Przekaźnik przeciążeniowy 0,1-0,4A ochrona silnika S00, Class 10, montaż na styczniku | 3RB3016-1RE0 Siemens

Alternatywny kod produktu: 3RB30161RE0

Opis i Kluczowe Cechy

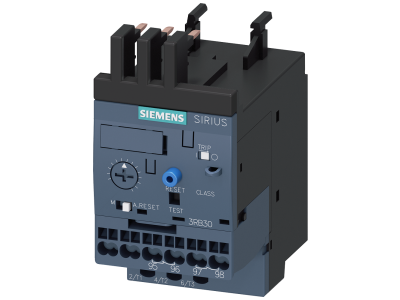

Elektroniczny przekaźnik przeciążeniowy Siemens SIRIUS 3RB3016-1RE0 to zaawansowane urządzenie przeznaczone do ochrony silników w szerokim zakresie zastosowań przemysłowych. Dzięki zakresowi nastawczemu prądu od 0,1 do 0,4 A oraz klasie wyzwalania Class 10 zapewnia skuteczną ochronę przed niedopuszczalnym nagrzewaniem w wyniku przeciążenia, asymetrii faz lub zaniku fazy. Urządzenie montowane jest bezpośrednio na styczniku w rozmiarze S00, co oszczędza miejsce w szafie sterowniczej.

• Zakres nastawczy 0,1–0,4 A: Pozwala precyzyjnie dopasować próg zadziałania do mniejszym silników w instalacjach przemysłowych, zapobiegając uszkodzeniom termicznym.
• Klasa wyzwalania Class 10: Gwarantuje szybkie wyłączenie w przypadku przeciążenia, minimalizując ryzyko uszkodzenia uzwojeń silnika.
• Ochrona przed asymetrią i zanikiem faz: Zabezpiecza silnik przed pracą na dwóch fazach oraz przed skutkami braku jednej fazy, co mogłoby prowadzić do przeciążenia i przegrzania.
• Niska strata mocy: Elektroniczna konstrukcja generuje minimalne ciepło, co ogranicza nagrzewanie szafy sterowniczej i obniża koszty eksploatacji.
• Montaż na styczniku S00: Kompaktowa budowa umożliwia łatwy montaż bezpośredni na styczniku, skracając czas instalacji i oszczędzając miejsce.

Zgodność z Normami

Przekaźnik przeciążeniowy SIRIUS 3RB3016-1RE0 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach na całym świecie. Ponadto urządzenie dopuszczone jest do stosowania w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX.

Zastosowanie

Przekaźnik przeciążeniowy 3RB3016-1RE0 został zaprojektowany do ochrony silników elektrycznych w różnorodnych aplikacjach przemysłowych i komercyjnych. Sprawdza się szczególnie w układach z ciężkim rozruchem oraz tam, gdzie wymagana jest szybka reakcja na przeciążenie.

• Sterowanie i ochrona małych silników (0,1–0,4 A) w pompach, wentylatorach, sprężarkach i przenośnikach.
• Ochrona przed przeciążeniem i asymetrią faz w rozdzielnicach maszyn oraz szafach sterowniczych.
• Współpraca z systemami automatyki budynkowej i przemysłowej w strefach zwykłych oraz zagrożonych wybuchem (ATEX).
• Zabezpieczenie silników w układach napędowych o zmiennym obciążeniu, gdzie konieczna jest niezawodna reakcja na przeciążenie.

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego 3RB3016-1RE0 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu bezpośredniego na styczniku SIRIUS z rozmiarem ramy S00 (szyna montażowa lub bezpośrednie mocowanie). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążeniem prądowym i dokumentacją techniczną producenta. Moment dokręcania zacisków musi być zgodny z parametrami podanymi w karcie katalogowej.

FAQ

• Jaki jest zakres nastawczy prądu przekaźnika 3RB3016-1RE0? Zakres wynosi od 0,1 A do 0,4 A. Umożliwia to precyzyjne dopasowanie do silników o małej mocy znamionowej.
• Czy przekaźnik można stosować w strefach zagrożonych wybuchem? Tak, urządzenie posiada dopuszczenie ATEX i może być używane w zastosowaniach zagrażających wybuchem, pod warunkiem zachowania odpowiednich przepisów montażowych.
• Przed jakimi stanami awaryjnymi chroni ten przekaźnik? Zabezpiecza przed przeciążeniem termicznym, asymetrią faz (np. różnicą prądów między fazami) oraz zanikiem jednej lub dwóch faz. Dzięki temu silnik jest chroniony przed pracą w niebezpiecznych warunkach.
