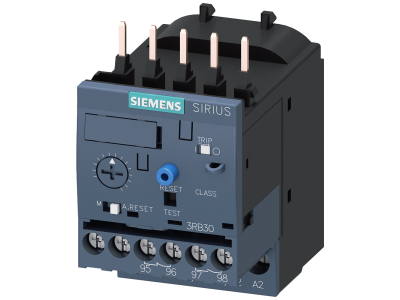

Przekaźnik przeciążeniowy 0,1-0,4A ochrona silnika S00, Class 10, montaż na styczniku | 3RB3016-1RB0 Siemens

Alternatywny kod produktu: 3RB30161RB0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy Siemens SIRIUS 3RB3016-1RB0 to elektroniczne urządzenie zabezpieczające silniki przed skutkami przeciążenia, asymetrii faz i zaniku fazy. Przeznaczony do montażu bezpośrednio na styczniku (rozmiar S00), oferuje zakres nastawczy prądu 0,1-0,4 A oraz klasę wyzwalania Class 10, co zapewnia szybką i precyzyjną ochronę silników o małej mocy.

• Zakres nastawczy 0,1-0,4 A: Umożliwia dopasowanie do prądu znamionowego silnika, gwarantując skuteczną ochronę przed przeciążeniem w szerokim spektrum małych odbiorników.
• Klasa wyzwalania Class 10: Przy 7,2-krotności nastawy wyzwala w czasie do 10 sekund – chroni silnik przed przegrzaniem nawet przy ciężkich rozruchach.
• Montaż bezpośrednio na styczniku (S00): Oszczędza miejsce w szafie sterowniczej i upraszcza okablowanie, eliminując potrzebę dodatkowych uchwytów.
• Kompatybilność z systemem SIRIUS: Dedykowany do styczników Siemens w rozmiarze S00, zapewnia mechaniczną i elektryczną spójność instalacji.
• Elektroniczna zasada działania: Reaguje na przeciążenie, asymetrię i zanik fazy, podnosząc poziom bezpieczeństwa pracy silnika.

Zgodność z Normami

Przekaźnik przeciążeniowy 3RB3016-1RB0 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada certyfikację CE. Jest przeznaczony do stosowania w układach spełniających wymagania dyrektywy niskonapięciowej. Dokładne normy szczegółowe dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Przekaźnik znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników asynchronicznych przed skutkami przeciążeń i zakłóceń sieci zasilającej. Idealnie sprawdza się w systemach automatyki przemysłowej i budynkowej.

• Ochrona silników wentylatorów, pomp i sprężarek o prądzie znamionowym do 0,4 A.
• Zabezpieczenie napędów w maszynach pakujących, obrabiarkach i transporcie.
• Współpraca z przekaźnikami i sterownikami PLC w układach automatyki – sygnalizacja stanu przeciążenia.
• Montaż w rozdzielnicach i szafach sterowniczych jako element kompleksowego systemu ochrony silników SIRIUS.

Wskazówki Montażowe

Montaż, podłączenie i uruchomienie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik montuje się bezpośrednio na styczniku (rozmiar S00) – nie wymaga oddzielnej szyny TH35. Przekrój przewodów dobierz zgodnie z rzeczywistym prądem obciążenia oraz wymaganiami norm. Momenty dokręcania zacisków stosuj zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaki jest zakres nastawczy przekaźnika 3RB3016-1RB0? Zakres nastawczy prądu wynosi od 0,1 A do 0,4 A. Ustawienia dokonuje się pokrętłem na przednim panelu.
• Do jakich styczników pasuje ten przekaźnik? Przekaźnik jest przeznaczony do montażu na stycznikach Siemens w rozmiarze S00 (np. seria 3RT2). Mechaniczne mocowanie jest zintegrowane.
• Co oznacza klasa wyzwalania Class 10? Klasa wyzwalania określa maksymalny czas wyzwolenia przy 7,2-krotnym prądzie znamionowym nastawy – dla Class 10 wynosi on 10 sekund. Charakterystyka ta jest optymalna dla silników o normalnym rozruchu.
