Łącznik pomocniczy, przystosowany do elektroniki, DIN EN50012 z boku, przyłącz. 1NO+1NC, S0-S3 | 3RH1921-2JE11 Siemens

Alternatywny kod produktu: 3RH19212JE11

Opis i Kluczowe Cechy

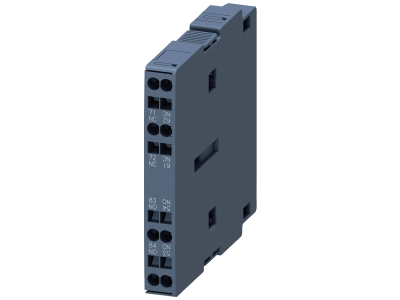

Łącznik pomocniczy Siemens SIRIUS 3RH1921-2JE11 to modułowy blok styków przeznaczony do rozbudowy zestyków pomocniczych w obwodach sterowniczych. Wyposażony w jeden zestyk normalnie otwarty (NO) i jeden zestyk normalnie zamknięty (NC), został zaprojektowany do współpracy ze stycznikami wielkości S0–S3. Dedykowany do aplikacji z elektroniką, zapewnia niezawodne przełączanie sygnałów sterujących bez potrzeby użycia narzędzi podczas montażu.

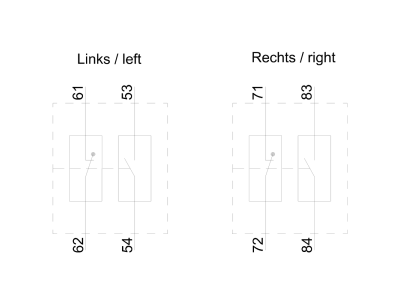

• 1 zestyk NO + 1 zestyk NC (1NO+1NC): Umożliwia jednoczesną sygnalizację stanu włączenia i wyłączenia obwodu, zwiększając elastyczność sterowania.
• Montaż boczny bez narzędzi: Blok łatwo zatrzaskuje się na stycznikach 3RT1 w wielkościach S0–S3, co skraca czas instalacji i eliminuje konieczność użycia dodatkowego osprzętu.
• Przystosowany do elektroniki: Styki zoptymalizowano pod kątem obwodów sterujących niskiego napięcia, zapewniając stabilne przewodzenie sygnałów dla przekaźników, PLC i układów automatyki.
• Zgodność z DIN EN50012: Gwarantuje kompatybilność mechaniczną z szyną montażową i systemami aparatury modułowej według uznanej normy europejskiej.
• Modułowość systemu SIRIUS: Łatwe łączenie z innymi komponentami serii – stycznikami, przekaźnikami i blokami pomocniczymi – umożliwia budowanie rozbudowanych układów sterowania w kompaktowej formie.

Zgodność z Normami

Łącznik pomocniczy Siemens 3RH1921-2JE11 jest zgodny z normą DIN EN50012 dotyczącą wymiarów montażowych oraz spełnia wymagania dyrektyw Unii Europejskiej. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi normami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Blok styków pomocniczych 3RH1921-2JE11 stosuje się w obwodach sterowniczych tam, gdzie wymagane jest rozszerzenie liczby zestyków stycznika lub sygnalizacja jego stanu. Sprawdza się w następujących scenariuszach:

• Sterowanie odbiornikami w rozdzielnicach przemysłowych – dodatkowe zestyki NO/NC do realizacji sekwencji załączania.
• Impulsy sterujące dla styczników, przekaźników pomocniczych oraz wejść cyfrowych PLC – niezawodne przełączanie sygnałów niskiego napięcia.
• Sygnalizacja pracy w układach automatyki budynkowej – informowanie o stanie stycznika (np. praca/awaria) za pomocą sygnalizatorów lub nadzoru.
• Rozbudowa systemów bezpieczeństwa – realizacja redundantnych obwodów monitorujących dzięki zestykom NC.

Wskazówki Montażowe

Montaż łacznika pomocniczego może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od całego obwodu. Blok należy zamocować na styczniku 3RT1 w przeznaczonym gnieździe bocznym – nie wymaga narzędzi. Moment dokręcania przewodów oraz dobór przekroju żył należy wykonać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami (przekrój dostosowany do prądu obwodu). Po montażu sprawdź poprawność działania mechanicznego wszystkich zestyków przed ponownym załączeniem napięcia.

FAQ

• Czy łącznik pomocniczy posiada podświetlenie LED? Nie, model 3RH1921-2JE11 nie jest wyposażony w diodę sygnalizacyjną. Sygnalizację stanu można zrealizować za pomocą zewnętrznych opraw lub przekaźników.
• Jaki jest stopień ochrony IP tego bloku? Element nie posiada własnego stopnia ochrony. Po zamontowaniu w rozdzielnicy (z obudową o odpowiednim IP) zabezpieczenie przed pyłem i wilgocią zapewnia wyłącznie obudowa nadrzędna.
• Czy styki są zwierne czy przełączne? Blok zawiera jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC). Są one oddzielne – nie stanowią pary przełącznej. Pozwala to na niezależne wykorzystanie obu torów sygnałowych.
