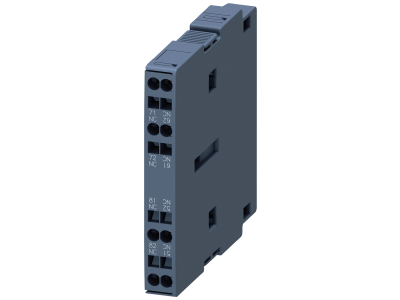

Łącznik pomocniczy, przystosowany do elektroniki, DIN EN50005 z boku 2NC zamknięty hermet. S0-S12 | 3RH1921-2EE02 Siemens

Alternatywny kod produktu: 3RH19212EE02

Opis i Kluczowe Cechy

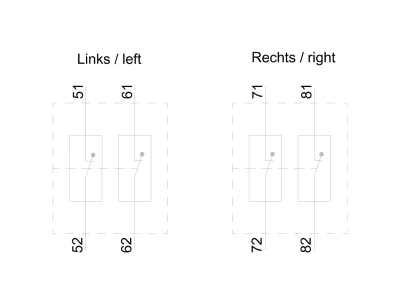

Łącznik pomocniczy 3RH1921-2EE02 z serii SIRIUS firmy Siemens przeznaczony do rozbudowy zestyków pomocniczych w obwodach sterowniczych styczników. Posiada dwa styki normalnie zamknięte (2NC) w wykonaniu hermetycznym, przystosowane do obwodów elektronicznych. Montowany z boku styczników 3RT1 o wielkości S0–S12 bez użycia narzędzi.

• 2 styki NC (normalnie zamknięte): Zapewniają rozłączanie obwodu sterowniczego w stanie spoczynku, przydatne w aplikacjach wymagających sygnalizacji stanu wyłączenia lub obwodów bezpieczeństwa.
• Hermetyczne wykonanie styków: Chroni elementy przed wpływem środowiska, zwiększając niezawodność w obwodach elektronicznych, gdzie wymagana jest wysoka powtarzalność niskich prądów.
• Montaż bez narzędzi: Umożliwia szybki i intuicyjny montaż na stycznikach 3RT1 wielkości S0–S12, redukując czas instalacji.
• Zgodność z DIN EN50005: Gwarantuje kompatybilność wymiarową dla standardowych rozstawów styków w rozdzielnicach i szafach sterowniczych.
• Przystosowanie do elektroniki: Styki zaprojektowane do przełączania niskich sygnałów elektronicznych, np. do sterowników PLC lub bramek logicznych, przy zachowaniu szczelności kontaktu.

Zgodność z Normami

Łącznik pomocniczy 3RH1921-2EE02 jest zgodny z normą DIN EN50005. Posiada certyfikat CE, potwierdzający spełnienie europejskich wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Łącznik 3RH1921-2EE02 znajduje zastosowanie w układach sterowania i automatyki, gdzie wymagane jest niezawodne przełączanie obwodów pomocniczych, szczególnie w aplikacjach z sygnalizacją stanu lub w obwodach elektronicznych.

• Rozbudowa zestyków pomocniczych w stycznikach mocy SIRIUS 3RT1 dla obwodów sterowniczych.
• Sygnalizacja stanu załącznika/wyłącznika w szafach sterowniczych i rozdzielnicach.
• Przełączanie niskich sygnałów w obwodach PLC lub przekaźnikowych, gdzie wymagana jest hermetyzacja styków.
• Zastosowania w automatyce budynkowej oraz przemysłowej, np. do monitorowania pracy silników lub zaworów.

Wskazówki Montażowe

Montaż łącznika pomocniczego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od całego układu. Łącznik montowany jest bez narzędzi na stycznikach 3RT1 wielkości S0–S12 poprzez zatrzaśnięcie na bocznej szynie. Do podłączenia przewodów stosuje się przyłącza śrubowe lub sprężynowe (w zależności od wariantu); przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Moment dokręcania śrub należy zachować zgodnie z zaleceniami producenta. Przed pierwszym uruchomieniem sprawdzić poprawność montażu i ciągłość obwodów.

FAQ

• Czy łącznik jest przystosowany do podświetlenia LED? Brak informacji o możliwości podświetlenia; łącznik nie posiada wbudowanego podświetlenia. Do sygnalizacji wizualnej należy zastosować oddzielne moduły wskaźników.
• Jaki jest stopień ochrony IP tego łącznika? Stopień ochrony nie został podany w danych technicznych. Dla typowej aparatury modułowej w rozdzielnicy przyjmuje się IP20, jednak dla konkretnych warunków pracy należy sprawdzić dokumentację producenta.
• Czy styki są normalnie zamknięte w stanie spoczynku (NC)? Tak, łącznik posiada dwa styki normalnie zamknięte (2NC). W stanie niezasilonym styki są zwarte, co jest typowe dla aplikacji bezpieczeństwa lub sygnalizacji wyłączenia.
