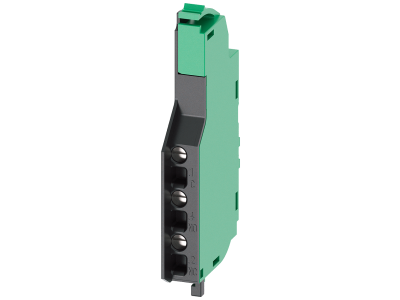

Łącznik sygnalizacji wyzwolenia ochronnego zestyki przełączne typ HQ (7mm) do elektroniki | 3VA9988-0AB23 Siemens

Alternatywny kod produktu: 3VA99880AB23

Opis i Kluczowe Cechy

Łącznik sygnalizacji wyzwolenia ochronnego z zestykami przełącznymi typ HQ (7 mm) przeznaczony do elektroniki, oznaczony symbolem 3VA9988-0AB23, jest wewnętrznym wyposażeniem dodatkowym do wyłączników kompaktowych serii Siemens 3VA20–26. Dzięki zwartej konstrukcji o szerokości 7 mm umożliwia łatwą zabudowę w kieszeniach wyłącznika, a kodowanie barwne i mechaniczne gwarantuje bezbłędny montaż niezależnie od serii konstrukcyjnej.

• Zestyki przełączne: Zapewniają sygnalizację stanu wyzwolenia ochronnego – jeden obwód sygnalizuje zadziałanie, drugi pozostaje zamknięty, co ułatwia projektowanie logiki sterowania.

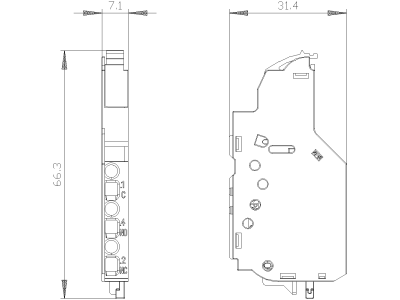

• Szerokość 7 mm: Kompaktowa budowa pozwala zmieścić więcej funkcji w ograniczonej przestrzeni rozdzielnicy, nie zwiększając gabarytów wyłącznika.
• Kodowanie barwne i mechaniczne: Eliminuje ryzyko pomyłki podczas instalacji – każdy element wyposażenia wewnętrznego pasuje tylko do dedykowanej kieszeni.
• Elastyczność zastosowań: Ten sam łącznik może być stosowany we wszystkich seriach wyłączników kompaktowych 3VA (3VA1, 3VA2, 3VA5, 3VA6) bez konieczności doboru różnych wariantów.
• Wewnętrzne wyposażenie dodatkowe: Uzupełnia funkcjonalność wyłącznika – współpracuje z wyzwalaczami pomocniczymi, łącznikami pomocniczymi i zamkami bębenkowymi, tworząc kompletny system sygnalizacji i sterowania.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z wymaganiami norm europejskich oraz posiada certyfikat CE. Jego konstrukcja uwzględnia wytyczne dla aparatury modułowej przeznaczonej do montażu w rozdzielnicach niskiego napięcia. Zastosowanie kodowania barwnego i mechanicznego jest zgodne z zasadami bezpieczeństwa opisanymi w standardach DIN dla wyposażenia wewnętrznego wyłączników kompaktowych.

Zastosowanie

Łącznik sygnalizacji wyzwolenia ochronnego znajduje zastosowanie w układach wymagających niezawodnego przekazania informacji o zadziałaniu wyłącznika. Sprawdza się szczególnie w automatyce budynkowej oraz przemysłowych rozdzielnicach głównych i podrozdzielczych.

• Monitorowanie stanu wyłącznika w systemach BMS i SCADA – sygnał z zestyków przełącznych przekazywany do sterownika PLC.
• Sygnalizacja optyczna i akustyczna wyzwolenia ochronnego w rozdzielnicach (impuls do lampki lub sygnalizatora dźwiękowego).
• Blokada załączania odbiorników po zadziałaniu wyłącznika – styk normalnie zamknięty blokuje obwód sterowania.
• Uzupełnienie systemu wyzwalaczy pomocniczych (podnapięciowych, wyzwalaczy nadprądowych) w celu uzyskania pełnej informacji o stanie zabezpieczenia.

Wskazówki Montażowe

Montaż łącznika sygnalizacji wyzwolenia ochronnego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Produkt przeznaczony jest do instalacji w kieszeniach wyłączników kompaktowych 3VA – nie wymaga szyny DIN. Przed włożeniem do kieszeni należy sprawdzić zgodność kodowania barwnego i mechanicznego. Dokręcanie styków śrubowych (jeśli występują) należy wykonać momentem zalecanym w dokumentacji technicznej wyłącznika, a przekrój przewodów sygnałowych dostosować do prądu roboczego zestyków (zgodnie z danymi producenta wyłącznika). Po zakończeniu montażu sprawdzić poprawność działania poprzez próbne wyzwolenie wyłącznika.

FAQ

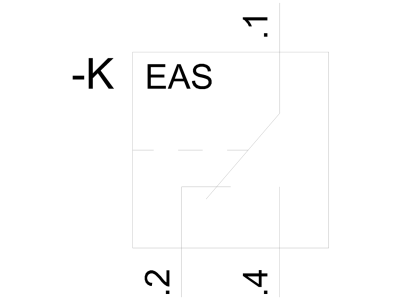

• Jaki typ styku ma łącznik sygnalizacji wyzwolenia ochronnego 3VA9988-0AB23? Posiada zestyki przełączne – oznacza to, że dostępny jest zarówno styk normalnie otwarty (NO), jak i normalnie zamknięty (NC), co umożliwia sygnalizację wyzwolenia oraz blokadę obwodu w jednej obudowie.
• Czy łącznik jest wyposażony w podświetlenie LED? W danych technicznych nie ma informacji o podświetleniu – łącznik pełni wyłącznie funkcję sygnalizacji elektrycznej bez elementów optycznych.
• Jaki stopień ochrony ma ten łącznik? Produkt jest wewnętrznym wyposażeniem dodatkowym montowanym wewnątrz obudowy wyłącznika, dlatego stopień ochrony zależy od zastosowanej rozdzielnicy. Standardowo dla aparatury w rozdzielnicach przyjmuje się IP20 – dla konkretnej wartości należy sprawdzić dokumentację wyłącznika.
