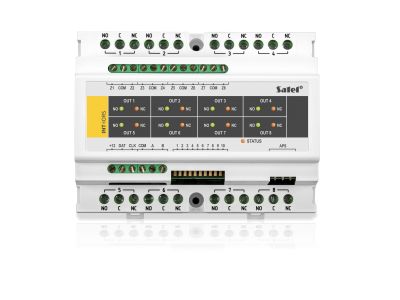

Ekspander 8 wejść i 8 wyjść przekaźnikowych, INT-IORS | INT-IORS Satel

Opis i Kluczowe Cechy

Moduł INT-IORS to zaawansowany ekspander wejść i wyjść, zaprojektowany z myślą o profesjonalnych systemach sygnalizacji włamania i napadu (SSWiN) oraz systemach kontroli dostępu. Urządzenie pozwala na znaczną rozbudowę funkcjonalności central z serii INTEGRA oraz systemów ACCO NET. Kluczowym atutem modułu jest udostępnienie 8 programowalnych wejść, które obsługują szeroki wachlarz konfiguracji: od standardowych NO i NC, aż po zaawansowane parametryczne EOL oraz 2EOL, co pozwala na precyzyjną diagnostykę linii dozorowych i wykrywanie sabotażu.

Równolegle, ekspander oferuje 8 wyjść przekaźnikowych, które umożliwiają bezpośrednie sterowanie odbiornikami o napięciu zmiennym 230 V AC. Dzięki temu instalator może zrezygnować z dodatkowych przekaźników pośredniczących, co upraszcza strukturę okablowania w rozdzielnicy i zwiększa niezawodność całego układu automatyki budynkowej. Solidna konstrukcja i wysoka jakość komponentów gwarantują stabilną pracę nawet przy częstym przełączaniu obciążeń indukcyjnych i rezystancyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej obowiązującymi dla profesjonalnych systemów zabezpieczeń. Moduł spełnia wymagania europejskich dyrektyw CE, co potwierdza jego dopuszczenie do użytku w instalacjach niskonapięciowych oraz systemach sterowania 230 V. Współpraca z systemem ACCO NET (od wersji 1.4) oraz centralami INTEGRA zapewnia pełną integrację programową, zgodną z protokołami komunikacyjnymi producenta SATEL.

Zastosowanie

Ekspander INT-IORS znajduje szerokie zastosowanie w nowoczesnych instalacjach typu Smart Home oraz w obiektach komercyjnych. Dzięki możliwości bezpośredniego sterowania urządzeniami 230 V, idealnie nadaje się do:

• Zarządzania oświetleniem wewnętrznym i zewnętrznym;
• Sterowania napędami rolet, bram oraz markiz;
• Integracji z systemami HVAC (ogrzewanie, wentylacja, klimatyzacja);
• Obsługi elektrozaczepów i zwór elektromagnetycznych w systemach kontroli dostępu ACCO-NT;
• Realizacji zaawansowanych scenariuszy automatyki budynkowej wyzwalanych przez naruszenie wejść alarmowych.

Wskazówki Montażowe

Urządzenie zostało przystosowane do montażu na standardowej szynie DIN 35 mm (TS-35), co pozwala na estetyczną i uporządkowaną instalację w typowych rozdzielnicach elektrycznych. Podczas montażu należy zwrócić szczególną uwagę na:

• Prawidłowe podłączenie magistrali komunikacyjnej do centrali INTEGRA lub kontrolera ACCO-NT;
• Zapewnienie odpowiednich odstępów izolacyjnych przy podłączaniu przewodów fazowych do styków przekaźników;
• Zastosowanie odpowiednich przekrojów przewodów dostosowanych do prądu obciążenia sterowanych urządzeń 230 V;
• Prawidłowe zaadresowanie modułu za pomocą przełączników typu DIP-switch przed uruchomieniem zasilania.

FAQ

1. Czy moduł INT-IORS wymaga osobnego zasilacza?
Moduł zasilany jest z magistrali komunikacyjnej centrali lub dedykowanego zasilacza systemowego, jednak należy uwzględnić bilans prądowy systemu, biorąc pod uwagę pobór prądu przez aktywne przekaźniki.

2. Czy mogę sterować tym modułem za pomocą aplikacji mobilnej?
Tak, o ile centrala INTEGRA jest wyposażona w moduł komunikacyjny (np. ETHM-1 Plus), wyjścia ekspandera INT-IORS mogą być sterowane zdalnie poprzez aplikację INTEGRA CONTROL.

3. Jakie konfiguracje wejść są obsługiwane?
Moduł obsługuje konfiguracje NO (Normalnie Otwarte), NC (Normalnie Zamknięte), EOL (z jednym rezystorem parametrycznym) oraz 2EOL (z dwoma rezystorami, co pozwala na jednoczesne monitorowanie stanu czujki i sabotażu obudowy).
