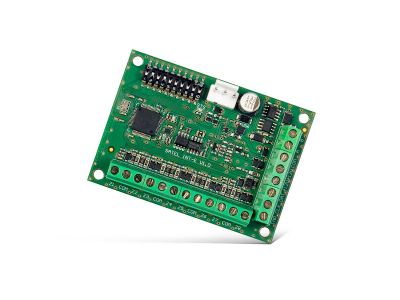

Ekspander 8 wejść (GRADE 3), INT-E | INT-E Satel

Opis i Kluczowe Cechy

Moduł rozszerzeń INT-E to zaawansowany ekspander wejść przewodowych, zaprojektowany przez renomowanego producenta systemów zabezpieczeń – firmę SATEL. Urządzenie stanowi bezpośredni zamiennik dla starszych modułów CA-64 E oraz CA-64 EPS, oferując przy tym znacznie szerszą funkcjonalność i wyższy standard bezpieczeństwa. Ekspander umożliwia rozbudowę kompatybilnych systemów o 8 dodatkowych wejść przewodowych, co jest kluczowe przy skalowaniu instalacji alarmowych w obiektach o średniej i dużej wielkości.

• Wszechstronność konfiguracji: Moduł obsługuje szeroki wachlarz konfiguracji linii, w tym NO, NC, EOL, 2EOL/NO oraz 2EOL/NC. W przypadku współpracy z centralami serii INTEGRA Plus, dostępna jest również zaawansowana konfiguracja 3EOL, co pozwala na jeszcze precyzyjniejszą diagnostykę stanu czujki.
• Programowalna rezystancja: Możliwość programowania wartości rezystancji parametrycznej (dostępna dla serii INTEGRA, VERSA i PERFECTA) eliminuje konieczność stosowania fizycznych rezystorów o konkretnych wartościach, co znacząco przyspiesza prace instalacyjne.
• Obsługa czujek specjalistycznych: INT-E posiada dedykowane algorytmy do bezpośredniej obsługi czujek wibracyjnych oraz roletowych, co pozwala na rezygnację z dodatkowych modułów analizujących sygnały z tych sensorów.
• Bezpieczeństwo Grade 3: Urządzenie spełnia rygorystyczne wymagania normy EN 50131 dla stopnia 3 (Grade 3), co predysponuje je do montażu w obiektach o podwyższonym ryzyku włamania, takich jak banki, jubilerzy czy budynki użyteczności publicznej.

Zgodność z Normami

Ekspander INT-E został zaprojektowany i przetestowany pod kątem zgodności z europejskimi normami bezpieczeństwa. Posiada certyfikat zgodności z normą EN 50131-1 oraz EN 50131-3 dla Grade 3. Oznacza to, że moduł charakteryzuje się wysoką odpornością na próby sabotażu oraz zakłócenia elektromagnetyczne. Dodatkowe wejście sabotażowe typu NC pozwala na skuteczne monitorowanie integralności obudowy, w której zamontowany jest moduł, co jest wymogiem w profesjonalnych systemach SSWiN.

Zastosowanie

Moduł INT-E jest rozwiązaniem uniwersalnym, dedykowanym do współpracy z szeroką gamą central alarmowych SATEL, w tym: INTEGRA, INTEGRA Plus, VERSA, VERSA Plus, PERFECTA oraz PERFECTA-T. Znajduje on również zastosowanie w systemach kontroli dostępu opartych na centrali ACCO-NT. Dzięki możliwości podłączenia do magistrali komunikacyjnej RS-485, moduł idealnie sprawdza się w rozproszonych systemach, gdzie odległości między elementami systemu są znaczne. Jest to idealny wybór dla instalatorów realizujących projekty w biurowcach, magazynach oraz nowoczesnych domach jednorodzinnych.

Wskazówki Montażowe

Podczas montażu modułu INT-E należy zwrócić szczególną uwagę na poprawność podłączenia do magistrali komunikacyjnej centrali. Zaleca się stosowanie skrętki nieekranowanej (UTP) lub dedykowanych przewodów alarmowych o odpowiednim przekroju, aby zminimalizować spadki napięcia. Magistrala RS-485 umożliwia również zdalną aktualizację oprogramowania (firmware) modułu bez konieczności jego demontażu, co jest ogromnym ułatwieniem podczas konserwacji systemu. Należy pamiętać o poprawnym ustawieniu adresu modułu za pomocą przełączników typu DIP-switch przed podłączeniem zasilania.

FAQ

• Czy INT-E może zastąpić moduł CA-64 E? Tak, INT-E jest w pełni funkcjonalnym następcą modułów CA-64 E oraz CA-64 EPS i może być stosowany zamiennie w istniejących systemach.
• Czy moduł obsługuje czujki 3EOL? Tak, obsługa konfiguracji 3EOL jest możliwa, jednak funkcja ta jest dostępna wyłącznie przy współpracy z centralami z serii INTEGRA Plus.
• Jak zaktualizować oprogramowanie w module? Aktualizacja odbywa się za pośrednictwem magistrali komunikacyjnej RS-485, co pozwala na szybkie wdrożenie najnowszych poprawek i funkcji bez ingerencji w okablowanie.
• Czy do modułu można podłączyć czujki wibracyjne? Tak, moduł posiada wbudowaną obsługę czujek wibracyjnych i roletowych, co upraszcza strukturę systemu alarmowego.
