Opis i Kluczowe Cechy

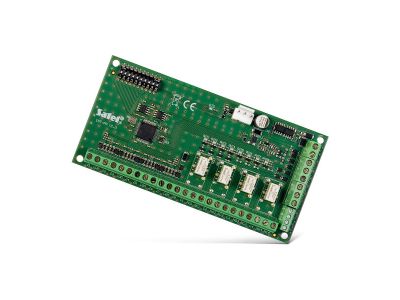

Moduł rozszerzeń INT-PP to zaawansowany ekspander wejść i wyjść, zaprojektowany z myślą o profesjonalnych systemach sygnalizacji włamania i napadu (SSWiN) oraz systemach kontroli dostępu. Urządzenie stanowi bezpośredni zamiennik dla wycofanego modułu CA-64 PP, oferując pełną kompatybilność wsteczną przy jednoczesnym wprowadzeniu nowoczesnych standardów bezpieczeństwa. Ekspander umożliwia rozbudowę systemu o dodatkowe 8 wejść przewodowych, które obsługują szeroki wachlarz konfiguracji rezystancyjnych, w tym NO, NC, EOL, 2EOL/NO oraz 2EOL/NC. W przypadku współpracy z centralami z serii INTEGRA Plus, moduł wspiera również zaawansowaną konfigurację 3EOL, co jest kluczowe w instalacjach o najwyższym stopniu ryzyka.

Urządzenie wyposażono w 8 programowalnych wyjść, podzielonych na dwie sekcje: 4 wyjścia typu OC (Open Collector) przeznaczone do sterowania odbiornikami o niskim poborze prądu oraz 4 wyjścia przekaźnikowe, które pozwalają na bezpośrednie przełączanie obwodów o większym obciążeniu bez konieczności stosowania dodatkowych modułów pośredniczących. Integracja z magistralą RS-485 umożliwia nie tylko stabilną komunikację, ale również zdalną aktualizację oprogramowania sprzętowego (firmware), co znacząco obniża koszty serwisowania systemu.

• Rozbudowa o 8 wejść: Obsługa czujek roletowych i wibracyjnych zwiększa elastyczność projektową.
• Hybrydowa sekcja wyjść: 4 wyjścia przekaźnikowe oraz 4 wyjścia typu OC dla wszechstronnego sterowania automatyką.
• Bezpieczeństwo antysabotażowe: Dedykowane wejście sabotażowe typu TMP pozwala na natychmiastowe wykrycie próby otwarcia obudowy.
• Wsparcie dla Grade 3: Urządzenie spełnia rygorystyczne wymagania normy EN 50131 dla systemów o wysokim stopniu zabezpieczenia.

Zgodność z Normami

Ekspander INT-PP został zaprojektowany i certyfikowany zgodnie z wymaganiami normy EN 50131, osiągając stopień zabezpieczenia Grade 3. Oznacza to, że moduł może być stosowany w obiektach o wysokim ryzyku włamania, takich jak banki, muzea czy obiekty wojskowe. Urządzenie charakteryzuje się wysoką odpornością na zakłócenia elektromagnetyczne oraz stabilnością pracy w szerokim zakresie temperatur, co potwierdzają rygorystyczne testy laboratoryjne producenta SATEL.

Zastosowanie

Moduł INT-PP znajduje zastosowanie wszędzie tam, gdzie standardowa liczba wejść i wyjść centrali alarmowej jest niewystarczająca. Jest dedykowany do współpracy z centralami z rodzin INTEGRA oraz INTEGRA Plus, a także z zaawansowaną centralą kontroli dostępu ACCO-NT. Dzięki obsłudze czujek wibracyjnych i roletowych, idealnie sprawdza się w systemach ochrony obwodowej. Możliwość sterowania wyjściami przekaźnikowymi sprawia, że ekspander jest często wykorzystywany w systemach automatyki budynkowej do zarządzania oświetleniem, roletami czy bramami wjazdowymi bezpośrednio z poziomu systemu alarmowego.

Wskazówki Montażowe

Montaż modułu powinien odbywać się w dedykowanej obudowie metalowej lub z tworzywa sztucznego, wyposażonej w styk sabotażowy podłączany do wejścia TMP modułu. Podczas instalacji należy zwrócić szczególną uwagę na prawidłowe zaadresowanie urządzenia za pomocą przełączników typu DIP-switch, zgodnie z dokumentacją centrali. Magistralę komunikacyjną należy prowadzić skrętką nieekranowaną, dbając o zachowanie odpowiedniej topologii i odległości od przewodów sieciowych 230V, aby uniknąć indukcji zakłóceń. Moment dokręcania zacisków śrubowych powinien być dobrany tak, aby zapewnić trwały styk elektryczny bez uszkodzenia struktury przewodu.

FAQ

• Czy INT-PP współpracuje z każdą centralą SATEL? Moduł jest dedykowany do serii INTEGRA, INTEGRA Plus oraz systemu ACCO-NT. Nie współpracuje z serią VERSA czy PERFECTA.
• Czym różni się wyjście OC od przekaźnikowego? Wyjście OC (Open Collector) zwiera do masy i służy do sterowania elektroniką, natomiast wyjście przekaźnikowe posiada styki bezpotencjałowe, pozwalające na sterowanie obwodami o wyższym napięciu i prądzie.
• Czy mogę zaktualizować oprogramowanie modułu bez demontażu? Tak, dzięki obsłudze magistrali RS-485 możliwa jest aktualizacja firmware'u za pośrednictwem centrali i odpowiedniego oprogramowania serwisowego.
