Ekrany izolacyjne do wyłącznika roztaw 45mm dla Compoact NSX100/160/250 3P, zestaw 2 szt Compact NSX | LV429330 Schneider Electric

Opis i Kluczowe Cechy

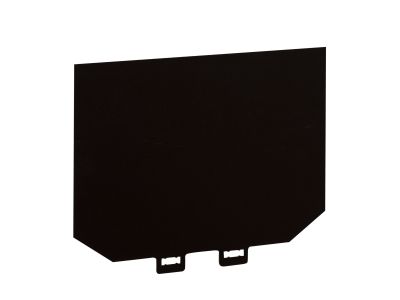

Ekrany izolacyjne LV429330 przeznaczone są do wyłączników rozłączających Compact NSX100/160/250 oraz EasyPact CVS w konfiguracji 3-biegunowej. Zestaw zawiera 2 sztuki ekranów o wysokości 45 mm. Zapewniają skuteczną izolację międzybiegunową, co zwiększa bezpieczeństwo obsługi, konserwacji i redukuje ryzyko zwarć.

• Wysokość 45 mm: idealne dopasowanie do standardowych wyłączników Compact NSX i EasyPact CVS, umożliwiające łatwy montaż bez modyfikacji.
• Zestaw 2 sztuk: komplet niezbędny do zabezpieczenia 3-biegunowego wyłącznika (dwie osłony dla trzech biegunów).
• Kompatybilność z seriami: dedykowane do Compact NSX100/160/250 oraz EasyPact CVS – gwarancja poprawnego osadzenia i izolacji.
• Prąd znamionowy wyłącznika do 250 A: ekrany zachowują parametry izolacyjne w całym zakresie prądowym objętym wyłącznikami.
• Materiał izolacyjny: wysoka wytrzymałość dielektryczna chroni przed przypadkowym dotykiem części czynnych podczas prac serwisowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa obowiązujących dla akcesoriów izolacyjnych w rozłącznikach. Posiada oznakowanie CE potwierdzające zgodność z dyrektywami Unii Europejskiej. Zastosowane materiały gwarantują odpowiednią wytrzymałość dielektryczną i odporność na starzenie.

Zastosowanie

Ekrany izolacyjne LV429330 służą do osłony styków i szyn zbiorczych w obrębie wyłącznika, zwiększając bezpieczeństwo personelu oraz niezawodność instalacji.

• Stosowane w rozdzielnicach głównych i podrozdzielnicach przemysłowych, gdzie wymagana jest dodatkowa izolacja międzybiegunowa.
• Podczas prac konserwacyjnych i przeglądów – umożliwiają bezpieczne odizolowanie poszczególnych biegunów bez demontażu całej aparatury.
• W automatyce budynkowej i infrastrukturze komercyjnej – poprawiają bezpieczeństwo w obwodach o dużych prądach roboczych.
• Jako element wyposażenia wyłączników w instalacjach krytycznych dla bezpieczeństwa (szpitale, centra danych).

Wskazówki Montażowe

Montaż ekranów izolacyjnych może być wykonywany wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Należy postępować zgodnie z dokumentacją techniczną producenta wyłącznika oraz akcesorium. Ekrany instaluje się bezpośrednio na wyłączniku, dociskając je do obudowy aż do zatrzaśnięcia. Przed ponownym załączeniem napięcia upewnić się, że osłony są prawidłowo zamocowane i nie kolidują z ruchomymi elementami.

FAQ

• Czy ekrany pasują do 4-biegunowych wersji wyłącznika? Ekrany LV429330 są dedykowane do wyłączników 3-biegunowych (3P). Dla wersji 4-biegunowej należy dobrać odpowiedni model akcesoriów izolacyjnych.
• Jaki jest stopień ochrony ekranów po zamontowaniu? Stopień ochrony całego zestawu zależy od obudowy wyłącznika i rozdzielnicy. Ekrany same w sobie nie posiadają deklarowanego IP, pełnią funkcję izolacji międzybiegunowej.
• Czy w zestawie są elementy montażowe? Zestaw zawiera 2 sztuki ekranów – nie wymagają dodatkowych elementów montażowych; mocują się bezpośrednio do wyłącznika.
