Ekran ochronny zacisków SIRCO M3, 3P, SIRCO MV, 3P | 22943016 Socomec

Opis i Kluczowe Cechy

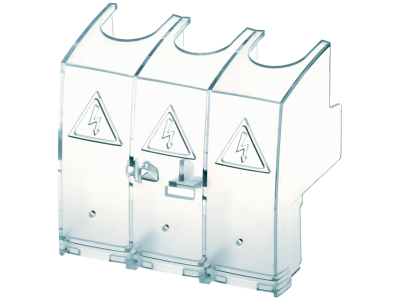

Ekran ochronny zacisków o numerze katalogowym 22943016 to dedykowane akcesorium dla profesjonalnych systemów rozdzielczych, zaprojektowane specjalnie dla 3-biegunowych rozłączników izolacyjnych serii SIRCO M3 oraz SIRCO MV marki Socomec. Głównym zadaniem tego komponentu jest zwiększenie bezpieczeństwa eksploatacji poprzez zapewnienie skutecznej bariery fizycznej przed przypadkowym dotykiem części czynnych pod napięciem. Wykonany z wysokiej jakości materiałów izolacyjnych, ekran charakteryzuje się wysoką odpornością termiczną oraz mechaniczną, co jest kluczowe w wymagających środowiskach przemysłowych.

• Ochrona przed dotykiem: Zapewnia stopień ochrony IP20 od przodu, co minimalizuje ryzyko porażenia prądem podczas prac konserwacyjnych.
• Modułowa konstrukcja: Idealnie dopasowana do kompaktowej budowy rozłączników SIRCO M i MV, nie zwiększając nadmiernie gabarytów aparatury.
• Trwałość: Materiał odporny na starzenie i wysokie temperatury występujące przy długotrwałym obciążeniu prądowym.
• Kompatybilność: Pełna integracja z systemem akcesoriów Socomec, co pozwala na szybką rozbudowę aparatury do wersji wielobiegunowych lub przełącznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Ekran wspiera spełnienie wymagań normy IEC 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki zastosowaniu oryginalnych osłon Socomec, instalacja spełnia wytyczne dotyczące bezpieczeństwa maszynowego oraz ochrony personelu przed skutkami łuku elektrycznego i bezpośredniego kontaktu z zaciskami prądowymi.

Zastosowanie

Ekran ochronny 22943016 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest niezbędnym elementem w szafach sterowniczych maszyn, gdzie wymagana jest bezpieczna przerwa izolacyjna oraz ochrona obwodów kontrolnych. Idealnie sprawdza się w:

• Rozdzielnicach głównych i oddziałowych niskiego napięcia.
• Układach przełączania źródeł zasilania (ATS) budowanych w oparciu o moduły SIRCO M.
• Systemach automatyki przemysłowej, gdzie kluczowe jest odizolowanie obwodów mocy od części sterowniczej.
• Instalacjach wymagających częstych przeglądów, gdzie bezpieczeństwo montera jest priorytetem.

Wskazówki Montażowe

Montaż ekranu ochronnego jest intuicyjny i nie wymaga specjalistycznych narzędzi, co znacznie skraca czas prefabrykacji rozdzielnicy. Aby zapewnić poprawną instalację, należy:

• Upewnić się, że rozłącznik SIRCO M3 lub MV jest zamontowany stabilnie na szynie DIN lub płycie montażowej.
• Wsunąć ekran w dedykowane prowadnice nad zaciskami przyłączeniowymi aż do momentu wyraźnego zablokowania (zatrzaśnięcia).
• Przed montażem ekranu należy upewnić się, że przewody są dokręcone z odpowiednim momentem obrotowym zalecanym przez producenta dla danego przekroju kabla.
• Sprawdzić, czy ekran nie koliduje z napędem ręcznym lub innymi akcesoriami pomocniczymi.

FAQ

• Czy ekran pasuje do wersji 4-biegunowej? Prezentowany model jest przeznaczony dla wersji 3-biegunowej (3P). Dla wersji 4P należy zastosować odpowiedni wariant dedykowany dla czwartego bieguna.
• Czy ekran można stosować zarówno na górne, jak i dolne zaciski? Tak, konstrukcja pozwala na zabezpieczenie zacisków wejściowych oraz wyjściowych rozłącznika.
• Czy stosowanie ekranu jest obowiązkowe? Choć zależy to od lokalnych przepisów i projektu, stosowanie osłon jest dobrą praktyką inżynierską i często wymogiem w celu uzyskania odpowiedniego stopnia ochrony IP wewnątrz rozdzielnicy.
