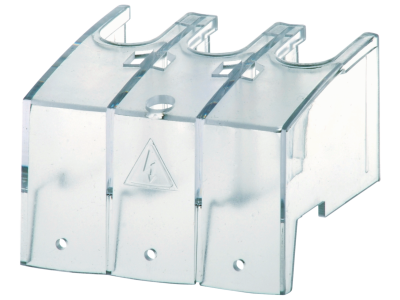

Ekran ochronny zacisków SIRCO M1, 3P | 22943005 Socomec

Opis i Kluczowe Cechy

Ekran ochronny zacisków dedykowany do aparatury serii SIRCO M1 marki Socomec to kluczowy element wyposażenia rozdzielnic niskiego napięcia, mający na celu podniesienie standardów bezpieczeństwa obsługi. Produkt został zaprojektowany jako osłona 3-biegunowa (3P), która skutecznie uniemożliwia przypadkowy kontakt z częściami czynnymi pod napięciem. Dzięki modułowej konstrukcji, ekran idealnie integruje się z rozłącznikami izolacyjnymi SIRCO M, które są cenione za możliwość wykonywania czynności łączeniowych pod obciążeniem oraz gwarantowanie bezpiecznej przerwy izolacyjnej w stanie otwartym.

• Ochrona przed dotykiem: Zwiększa stopień ochrony zacisków przyłączeniowych, co jest krytyczne w obwodach kontrolnych maszyn.
• Kompatybilność: Precyzyjne dopasowanie do serii SIRCO M1 (3-biegunowej) zapewnia stabilność montażu bez ryzyka poluzowania elementu.
• Trwałość materiałowa: Wykonany z wysokiej jakości tworzywa izolacyjnego odpornego na wysokie temperatury i prądy pełzające.
• Transparentność bezpieczeństwa: Umożliwia wizualną weryfikację stanu połączeń przy jednoczesnym zachowaniu bariery ochronnej.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania norm międzynarodowych dotyczących aparatury niskonapięciowej. Jest w pełni kompatybilny z wymogami normy IEC 60947-3, która definiuje parametry pracy rozłączników i ich akcesoriów w zakresie bezpieczeństwa izolacyjnego. Zastosowanie ekranu ochronnego wspiera realizację wytycznych dotyczących ochrony przed dotykiem bezpośrednim zgodnie z normą instalacyjną PN-HD 60364, co jest niezbędne do uzyskania pozytywnych wyników odbiorów technicznych instalacji elektrycznych.

Zastosowanie

Ekran ochronny zacisków SIRCO M1 znajduje szerokie zastosowanie w profesjonalnych systemach rozdziału energii oraz automatyki przemysłowej. Jest niezastąpiony w:

• Szafach sterowniczych maszyn: Gdzie wymagana jest częsta ingerencja personelu technicznego w pobliżu obwodów mocy.
• Rozdzielnicach modułowych: Jako element podnoszący standard bezpieczeństwa IP wewnątrz obudowy.
• Układach przełączania źródeł zasilania: Współpracując z rozłącznikami SIRCO M skonfigurowanymi jako przełączniki 3/4P, chroniąc punkty styku dwóch niezależnych źródeł energii.
• Instalacjach przemysłowych: Wymagających najwyższej niezawodności i ochrony przed skutkami łuku elektrycznego przy zaciskach.

Wskazówki Montażowe

Montaż ekranu ochronnego Socomec 22943005 jest intuicyjny i nie wymaga użycia specjalistycznych narzędzi, co znacznie skraca czas prefabrykacji rozdzielnicy. Element należy nasunąć na zaciski przyłączeniowe rozłącznika SIRCO M1 po uprzednim dokręceniu przewodów z odpowiednim momentem obrotowym (zgodnie z dokumentacją techniczną rozłącznika). Należy upewnić się, że zatrzaski ekranu pewnie osiadły w gniazdach obudowy aparatu. Przed zamknięciem obudowy rozdzielnicy zaleca się sprawdzenie, czy ekran nie koliduje z napędem ręcznym lub innymi akcesoriami modułowymi.

FAQ

• Czy ekran pasuje do wersji 4-biegunowej? Prezentowany model jest dedykowany do konfiguracji 3-biegunowej (3P). Dla wersji 4P należy zastosować odpowiedni wariant osłony.
• Czy ekran można zamontować na rozłączniku już zainstalowanym w szafie? Tak, pod warunkiem zachowania procedur bezpieczeństwa i odłączenia napięcia, ekran można łatwo zatrzasnąć na zaciskach zamontowanego aparatu.
• Czy produkt jest odporny na promieniowanie UV? Ekran jest przeznaczony głównie do zastosowań wewnętrznych w obudowach i rozdzielnicach, gdzie chroniony jest przed bezpośrednim działaniem czynników atmosferycznych.
