Ekran ochronny zacisków SIRCO 200-250, SIRCOVER CD 250-400, 4P, IP20, góra, dół | 26944021 Socomec

Opis i Kluczowe Cechy

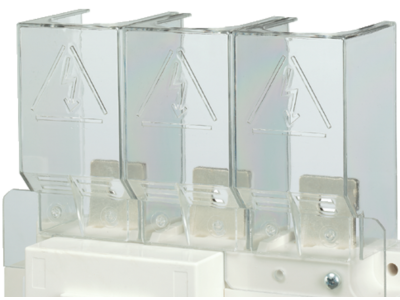

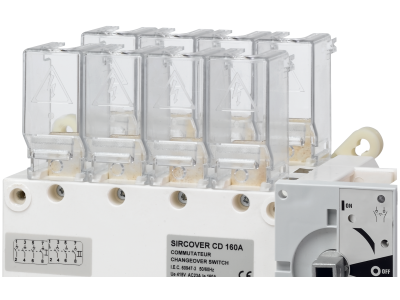

Ekran ochronny zacisków o numerze katalogowym 26944021 to profesjonalne akcesorium dedykowane do rozłączników izolacyjnych serii SIRCO oraz SIRCOVER CD marki Socomec. Produkt został zaprojektowany z myślą o zwiększeniu bezpieczeństwa eksploatacji rozdzielnic i układów przełączających. Ekran jest kompatybilny z aparatami o prądach znamionowych od 200 A do 250 A (seria SIRCO) oraz od 250 A do 400 A (seria SIRCOVER CD). Dzięki wykonaniu w konfiguracji 4P (czterobiegunowej), zapewnia on pełną osłonę części czynnych dla całego toru prądowego.

Kluczową cechą produktu jest zapewnienie stopnia ochrony IP20, co oznacza skuteczną barierę przed przypadkowym dotknięciem palcem części pod napięciem. Jest to niezbędny element w nowoczesnych instalacjach przemysłowych, gdzie priorytetem jest ochrona personelu technicznego przed porażeniem prądem elektrycznym. Ekran jest przystosowany do montażu zarówno na górnych, jak i dolnych zaciskach aparatu, co pozwala na kompleksowe zabezpieczenie punktów przyłączeniowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania stawiane osprzętowi elektroinstalacyjnemu w sektorze przemysłowym. Jest w pełni kompatybilny z aparatami SIRCO i SIRCO AC, które są projektowane zgodnie z normą IEC 60947-3, określającą wymagania dla rozłączników i izolatorów. Zastosowanie oryginalnych ekranów ochronnych Socomec gwarantuje zachowanie deklarowanych parametrów izolacyjnych oraz stopnia ochrony obudowy urządzenia, co jest kluczowe podczas audytów bezpieczeństwa i odbiorów technicznych instalacji niskiego napięcia.

Zastosowanie

Ekran ochronny znajduje zastosowanie wszędzie tam, gdzie wykorzystywane są rozłączniki SIRCO oraz przełączniki SIRCOVER CD. Główne obszary aplikacji to:

• Rozdzielnice główne i oddziałowe w zakładach przemysłowych.
• Układy zasilania rezerwowego (SZR) oparte na aparatach SIRCOVER CD 250-400 A.
• Systemy dystrybucji energii w sieciach 415 V AC oraz w wymagających aplikacjach do 690 V AC (kategoria AC-23).
• Obwody prądu stałego (DC), w których wymagana jest fizyczna separacja zacisków od otoczenia.

Wskazówki Montażowe

Montaż ekranu ochronnego 26944021 jest intuicyjny i nie wymaga specjalistycznych narzędzi, jednak powinien być przeprowadzony przy zachowaniu następujących zasad:

• Przed montażem należy upewnić się, że zasilanie zostało odłączone, a aparat znajduje się w stanie beznapięciowym.
• Ekran należy nasunąć na zaciski przyłączeniowe (górne lub dolne) aż do momentu zablokowania w dedykowanych gniazdach obudowy rozłącznika.
• Należy zweryfikować, czy przewody lub szyny prądowe są prawidłowo dokręcone przed założeniem osłony – ekran nie może blokować dostępu do śrub zaciskowych w sposób uniemożliwiający ich kontrolę momentem dokręcania.
• W przypadku konfiguracji 4P należy upewnić się, że wszystkie cztery tory są równomiernie osłonięte.

FAQ

• Czy jeden zestaw zawiera ekrany na górę i dół aparatu? Produkt jest sprzedawany jako pojedynczy ekran ochronny. Aby zabezpieczyć zarówno zaciski górne, jak i dolne w jednym rozłączniku, należy zamówić dwie sztuki.
• Czy ekran pasuje do rozłączników innych producentów? Nie, ekran jest dedykowany wyłącznie do aparatury marki Socomec z serii SIRCO (200-250 A) oraz SIRCOVER CD (250-400 A).
• Czy montaż ekranu wpływa na chłodzenie zacisków? Konstrukcja ekranu została zoptymalizowana tak, aby zapewniać stopień ochrony IP20 przy jednoczesnym zachowaniu odpowiedniej cyrkulacji powietrza, co zapobiega nadmiernemu przegrzewaniu się styków pod obciążeniem znamionowym.
