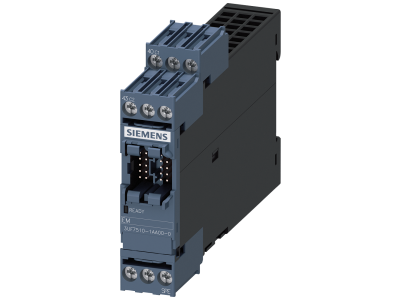

Moduły ziemnozwarciowe, z analogową rejestracją prądu uszkodzeniowego, 1 wejście do przyłączenia | 3UF7510-1AA00-0 Siemens

Alternatywny kod produktu: 3UF75101AA000

Opis i Kluczowe Cechy

Moduł ziemnozwarciowy Siemens 3UF7510-1AA00-0 z analogową rejestracją prądu uszkodzeniowego przeznaczony do współpracy z jednostką podstawową SIMOCODE pro V. Urządzenie umożliwia precyzyjne wykrywanie prądów zwarciowych w sieciach uziemionych z wysoką impedancją, co znacząco podnosi bezpieczeństwo instalacji i selektywność ochrony. Posiada jedno wejście do przyłączenia przekładnika prądu resztkowego 3UL23.

• Analogowa rejestracja prądu uszkodzeniowego: zapewnia dokładny pomiar i analizę prądów zwarciowych, co pozwala na szybką diagnostykę i lokalizację uszkodzeń w sieciach o wysokiej impedancji uziemienia.
• Kompatybilność z przekładnikiem prądu resztkowego 3UL23: dedykowane przyłączenie do przekładnika 3UL23 gwarantuje wiarygodny pomiar prądów różnicowych i ziemnozwarciowych.
• Przeznaczenie dla jednostki podstawowej SIMOCODE pro V: moduł rozszerza funkcjonalność systemu sterowania silnikami o zaawansowaną ochronę ziemnozwarciową, umożliwiając kompleksowe monitorowanie i diagnostykę.
• Maksymalnie 1 moduł ziemnozwarciowy pro na jednostkę: ograniczenie liczby modułów upraszcza konfigurację systemu i zapewnia optymalną wydajność w ramach jednej jednostki podstawowej.
• Jedno wejście przyłączeniowe: pozwala na podłączenie jednego przekładnika dla monitorowania pojedynczego obwodu, co jest wystarczające w typowych zastosowaniach ochrony ziemnozwarciowej.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikację CE. Zastosowanie w systemie SIMOCODE pro V gwarantuje zgodność z standardami przemysłowymi dla aparatury sterowniczej i ochronnej.

Zastosowanie

Moduł ziemnozwarciowy 3UF7510-1AA00-0 znajduje zastosowanie w instalacjach przemysłowych, gdzie wymagana jest precyzyjna detekcja zwarć w sieciach uziemionych z wysoką impedancją. Idealnie sprawdza się w systemach automatyki silnikowej opartych na SIMOCODE pro V.

• Monitorowanie i ochrona ziemnozwarciowa w sieciach IT (z wysoką impedancją uziemienia) – wykrywanie nawet niewielkich prądów zwarciowych.
• Rozbudowa jednostek sterowania silnikami SIMOCODE pro V o dodatkową funkcję diagnostyki zwarciowej, zwiększającą bezpieczeństwo i dostępność maszyn.
• Zastosowanie w rozdzielnicach sterowniczych, gdzie wymagana jest selektywna ochrona przed zwarciami doziemnymi, np. w przemyśle chemicznym, spożywczym, energetycznym.
• Integracja z systemami nadzoru i SCADA – analogowy sygnał prądu uszkodzeniowego może być wykorzystany do zdalnego monitorowania i analizy stanu instalacji.

Wskazówki Montażowe

Montaż modułu ziemnozwarciowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od całego systemu. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego przekładnika oraz wymogów instalacji. Moment dokręcania zacisków – według zaleceń w instrukcji montażu SIMOCODE pro V.

FAQ

• Do jakiej jednostki podstawowej pasuje moduł 3UF7510-1AA00-0? Moduł jest przeznaczony wyłącznie do współpracy z jednostką podstawową SIMOCODE pro V. Nie jest kompatybilny z innymi wersjami SIMOCODE.
• Jaki przekładnik prądu resztkowego należy stosować? Należy używać dedykowanego przekładnika prądu resztkowego Siemens 3UL23. Inne przekładniki mogą nie zapewnić poprawnej pracy modułu.
• Ile modułów ziemnozwarciowych można zainstalować w jednej jednostce SIMOCODE pro V? Zgodnie z danymi technicznymi, do jednej jednostki podstawowej można podłączyć maksymalnie 1 moduł ziemnozwarciowy pro (3UF7510-…). Konfiguracja z większą liczbą nie jest możliwa.
