Dzwonek modułowy 8-12VAC 0,33A 85dBA | SU212 Hager

Opis i Kluczowe Cechy

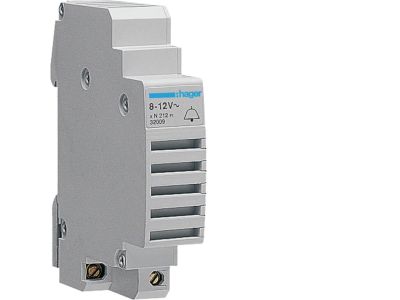

Dzwonek modułowy SU212 to urządzenie sygnalizacyjne przeznaczone do montażu w rozdzielnicach na szynie TH35. Zasilany napięciem przemiennym 8–12 VAC, pobiera prąd 0,33 A i generuje sygnał dźwiękowy o natężeniu 85 dBA. Kompaktowa obudowa modułowa ułatwia integrację z inną aparaturą w szafie sterowniczej.

• Napięcie zasilania 8–12 VAC: przystosowany do typowych obwodów niskiego napięcia transformatorowych – bezpieczny montaż w systemach sterowania i sygnalizacji.
• Pobór prądu 0,33 A: niskie obciążenie obwodu zasilającego, co pozwala na podłączenie wielu dzwonków do jednego źródła bez ryzyka przeciążenia.
• Natężenie dźwięku 85 dBA: wystarczająco głośny sygnał akustyczny, by był słyszalny w pomieszczeniach biurowych, magazynowych czy technicznych, zapewniając skuteczną sygnalizację.
• Montaż modułowy na szynie TH35: szybka i uporządkowana instalacja w rozdzielnicy, zgodnie ze standardem DIN – oszczędność miejsca i czasu.

Zgodność z Normami

Dzwonek modułowy SU212 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Jako urządzenie sygnalizacyjne przeznaczone do montażu w rozdzielnicach podlega ogólnym przepisom dla aparatury modułowej.

Zastosowanie

Dzwonek SU212 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna sygnalizacja dźwiękowa w systemach sterowania i automatyki budynkowej.

• Sygnalizacja pracy maszyn i urządzeń w szafach sterowniczych – ostrzeżenie o uruchomieniu lub zakończeniu cyklu.
• W systemach przywoławczych (np. w warsztatach, recepcjach) – generowanie dźwięku po naciśnięciu przycisku.
• Jako element sygnalizacji awarii w instalacjach przemysłowych i komercyjnych, sterowany przez styczniki lub przekaźniki.
• W automatyce budynkowej – sygnalizacja dzwonka do drzwi lub alarmów technicznych.

Wskazówki Montażowe

Montaż i podłączenie dzwonka SU212 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie montuje się na szynie TH35 w rozdzielnicy. Przewody należy podłączać zgodnie ze schematem: napięcie AC podawane na zaciski wejściowe (polaryzacja nie ma znaczenia). Moment dokręcania śrub zacisków oraz przekrój przewodów muszą być zgodne z dokumentacją techniczną producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń.

FAQ

• Czy dzwonek może być zasilany napięciem stałym (DC)? Nie, dzwonek SU212 jest zaprojektowany wyłącznie do napięcia przemiennego 8–12 VAC. Zastosowanie napięcia stałego może uszkodzić urządzenie.
• Jaka jest głośność dzwonka i czy jest regulowana? Natężenie dźwięku wynosi 85 dBA i jest stałe – nie ma możliwości płynnej regulacji. Jest to wartość wystarczająca do sygnalizacji w typowych warunkach.
• Czy dzwonek wymaga osobnego zasilacza? Tak, do zasilania konieczny jest transformator lub zasilacz AC o napięciu wyjściowym 8–12 VAC i wydajności prądowej co najmniej 0,33 A (zalecany zapas mocy).
