Dźwignia z rolką mała do LS, LS-XLS LS-Titan | 290177 Eaton

Alternatywny kod produktu: LS-XLS

Opis i Kluczowe Cechy

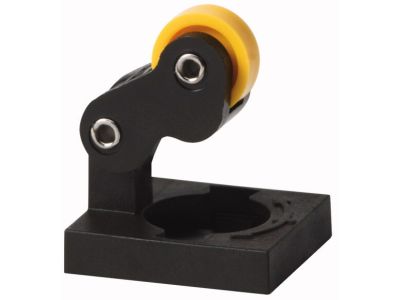

Dźwignia z rolką mała (indeks 290177) to głowica robocza przeznaczona do łączników krańcowych serii LS-Titan. Dzięki stopniowi ochrony IP66 zapewnia niezawodne działanie w środowiskach o podwyższonej wilgotności i zapyleniu. System modułowy umożliwia szybki montaż na korpusie łącznika bez użycia narzędzi – rolkę można zorientować w dowolnym z 4 kierunków, co ułatwia dopasowanie do geometrii detektowanego elementu.

• Norma IEC EN 60947-5-1: Gwarancja zgodności z międzynarodowym standardem dla łączników krańcowych w aplikacjach przemysłowych.
• Stopień ochrony IP66: Pyłoszczelność i odporność na silne strumienie wody – produkt nadaje się do pracy w trudnych warunkach (m.in. linie produkcyjne, myjnie, zewnętrzne instalacje).
• Mocowanie bagnetowe: Głowicę można zatrzasnąć na korpusie łącznika bez dodatkowych narzędzi – skraca czas instalacji i zapewnia pewne połączenie mechaniczne.
• Montaż w 4 kierunkach: Rolka może być ustawiona w dowolnej z czterech pozycji (0°/90°/180°/270°), co pozwala optymalnie dopasować kąt styku z elementem napędzającym.
• System modułowy: Dźwignia jest wymienna, co umożliwia szybką rekonfigurację łącznika krańcowego do zmieniających się potrzeb aplikacji.

Zgodność z Normami

Dźwignia z rolką mała do LS-Titan spełnia wymagania normy IEC EN 60947-5-1, która określa wymagania dla łączników krańcowych stosowanych w obwodach sterowania i sygnalizacji. Produkt posiada certyfikat CE i jest przeznaczony na rynki światowe. Wszelkie dane techniczne i deklaracje zgodności dostępne są w dokumentacji producenta serii LS-Titan.

Zastosowanie

Dźwignia z rolką stanowi element wykonawczy łącznika krańcowego – mechanicznie uruchamia styk wewnętrzny przy kontakcie z detektowanym obiektem. Znajduje zastosowanie w:

• Automatyce przemysłowej do sygnalizacji położenia elementów ruchomych (np. krańcówki suwaków, siłowników, przesuwów).
• Liniach montażowych i pakujących – detekcja obecności produktu na taśmie.
• Bramach, barierach i roletach – wyznaczanie skrajnych położeń.
• Maszynach rolniczych i budowlanych – praca w warunkach zapylenia i wilgoci (dzięki IP66).

Wskazówki Montażowe

Montaż i wymiana głowicy roboczej może być wykonywana wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie od całego obwodu łącznika krańcowego. Dźwignię montuje się na korpusie łącznika LS-Titan poprzez wciśnięcie i obrót w mocowaniu bagnetowym – upewnij się, że zatrzask jest całkowicie zablokowany. Siłę docisku rolki oraz kąt ustawienia dobierz zgodnie z dokumentacją techniczną łącznika. Nie przekraczaj dopuszczalnego zakresu ruchu mechanicznego określonego w karcie katalogowej serii LS-Titan.

FAQ

• Czy dźwignia z rolką ma wewnętrzne podświetlenie lub LED? Nie. Jest to głowica wyłącznie mechaniczna – nie zawiera elementów elektronicznych ani źródeł światła. Służy do mechanicznego uruchamiania styków łącznika krańcowego.
• Jaki stopień ochrony ma ta głowica robocza? Stopień ochrony wynosi IP66 – oznacza pełną pyłoszczelność oraz odporność na silne strumienie wody (np. z myjki ciśnieniowej). Dotyczy to całego łącznika po prawidłowym zamontowaniu głowicy.
• Czy można zmienić kierunek rolki po zamontowaniu? Tak, mocowanie bagnetowe umożliwia wyjęcie i ponowne osadzenie głowicy w dowolnym z 4 kierunków (co 90°). Należy wcześniej odłączyć napięcie i zdjąć głowicę, obrócić ją, a następnie zatrzasnąć.
