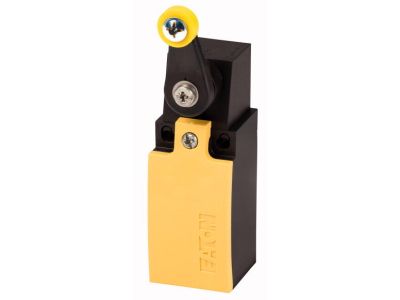

Dźwignia uchylna IP66, LSM-11/RL LS-Titan | 266146 Eaton

Alternatywny kod produktu: LSM-11/RL

Opis i Kluczowe Cechy

Dźwignia uchylna LSM-11/RL LS-Titan (symbol 266146) to końcówka napędowa dedykowana do łączników krańcowych serii LS-Titan. Wyposażona w stopień ochrony IP66, zapewnia niezawodną pracę w zapylonym i wilgotnym środowisku. System modułowy umożliwia łatwą rozbudowę układów automatyki, a prosty montaż końcówki skraca czas instalacji. Produkt zgodny z wymaganiami normy IEC EN 60947-5-1.

• Stopień ochrony IP66: Odporność na pył i silne strumienie wody – gwarantuje długotrwałą pracę w trudnych warunkach przemysłowych i zewnętrznych.
• Zgodność z IEC EN 60947-5-1: Spełnia wymagania europejskiej normy dla aparatury łączeniowej sterowniczej, co potwierdza bezpieczeństwo i niezawodność w aplikacjach sterowania.
• System modułowy LS-Titan: Umożliwia swobodne łączenie różnych końcówek napędowych i głowic łączników, co ułatwia dostosowanie konfiguracji do potrzeb linii produkcyjnej.
• Łatwy montaż końcówki: Dźwignia jest szybko zakładana i demontowana bez użycia narzędzi – skraca czas instalacji i serwisu.

Zgodność z Normami

Produkt spełnia wymagania normy IEC EN 60947-5-1 (aparatura łączeniowa sterownicza). Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami europejskimi. Przeznaczony do stosowania na wszystkich rynkach zgodnie z lokalnymi przepisami.

Zastosowanie

Dźwignia uchylna LSM-11/RL znajduje zastosowanie w układach automatyki przemysłowej i sterowania maszyn, gdzie wymagana jest sygnalizacja położenia mechanicznego lub krańcowego ograniczenia ruchu. Sprawdza się w następujących scenariuszach:

• Ograniczniki krańcowe w bramach, roletach i przesuwnych osłonach maszyn.
• Sygnalizacja pozycji suwnic, wózków transportowych i przenośników.
• Sterowanie sekwencyjne w liniach produkcyjnych – impulsy do styczników, przekaźników lub sterowników PLC.
• Automatyka budynkowa: czujniki położenia drzwi, okien lub klap wentylacyjnych.

Wskazówki Montażowe

Montaż końcówki napędowej oraz całego łącznika krańcowego LS-Titan powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Elementy montować zgodnie z dokumentacją producenta – szczególną uwagę zwrócić na prawidłowe osadzenie dźwigni na trzpieniu łącznika. Przekroje przewodów oraz momenty dokręcania zacisków dobierać do parametrów obwodu sterowania.

FAQ

• Jakie napięcie i prąd może przenosić dźwignia LSM-11/RL? Dźwignia jest końcówką napędową (mechanicznym elementem uruchamiającym łącznik krańcowy). Wartości prądu i napięcia zależą od modelu zastosowanego łącznika LS-Titan. Należy sprawdzić jego dane techniczne w karcie katalogowej.
• Czy dźwignia posiada podświetlenie lub sygnalizację LED? Nie, produkt jest czysto mechanicznym akcesorium. Brak elementów optoelektronicznych.
• Jak zamontować dźwignię na łączniku LS-Titan? Montaż jest beznarzędziowy – dźwignię nasuwa się na trzpień łącznika i blokuje w odpowiedniej pozycji (kierunek ruchu). Szczegóły znajdują się w instrukcji producenta dołączonej do zestawu.
