Dźwignia uchylna do łącznika drogowego 3SE52 dźwignia długość 21mm rolka 19mm | 3SE5000-0AA32 Siemens

Alternatywny kod produktu: 3SE50000AA32

Opis i Kluczowe Cechy

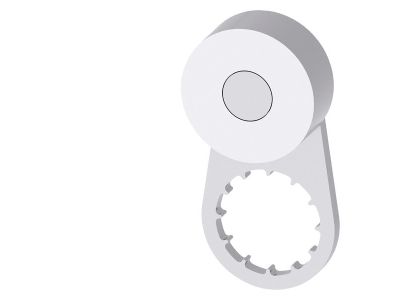

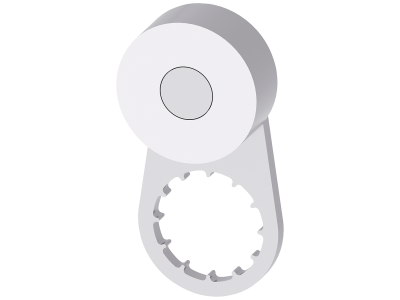

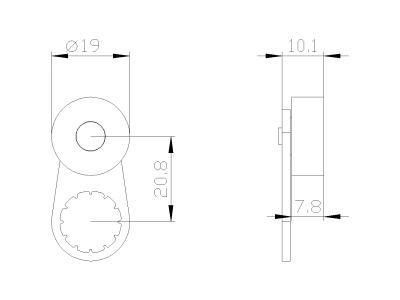

Dźwignia uchylna o symbolu 3SE5000-0AA32 firmy Siemens to akcesorium przeznaczone do głowic obrotowych łączników drogowych serii SIRIUS 3SE5. Długość dźwigni wynosi 21 mm, a rolka ma średnicę 19 mm – wymiary dobrane tak, by zapewnić niezawodne rejestrowanie położenia elementów maszyn oraz nadzorowanie ustawienia urządzeń ochronnych. Modułowa konstrukcja rodziny 3SE5 umożliwia budowę wielu wariantów przy minimalnej liczbie typów magazynowych, co ułatwia zarządzanie zapasami i skraca czas konfiguracji.

• Długość dźwigni 21 mm / rolka 19 mm: Precyzyjne odwzorowanie ruchu i powtarzalna pozycja przełączania w aplikacjach przemysłowych.
• Kompatybilność z łącznikami drogowymi SIRIUS 3SE5: Łatwa wymiana i rozbudowa istniejących układów sterowania bez konieczności modyfikacji głowicy.
• Technika szybkozłączy: Znaczne skrócenie czasu podłączania – redukcja kosztów instalacji i przestojów.
• Duża liczba wariantów rolek i wtyczek: Możliwość dopasowania do różnorodnych mechanizmów napędowych i warunków zabudowy.
• Mocowanie zgodne z EN 50047 oraz EN 50041: Gwarancja spójności wymiarowej i bezpieczeństwa montażu w standardowych obudowach.

Zgodność z Normami

Punkty przełączania i mocowanie dźwigni oraz całej serii łączników drogowych 3SE5 są zaprojektowane zgodnie z normami EN 50047 oraz EN 50041. Urządzenia posiadają dopuszczenia IEC i UL, co potwierdza ich globalną akceptację. W konfiguracjach z odpowiednimi przełącznikami można osiągnąć poziom bezpieczeństwa PL e lub SIL 3 – decyzję o doborze akcesoriów i architektury systemu należy podejmować zgodnie z obowiązującymi przepisami.

Zastosowanie

Dźwignia uchylna 3SE5000-0AA32 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna detekcja położenia elementów maszyn i nadzór nad urządzeniami ochronnymi. Sprawdza się w systemach automatyki przemysłowej i budynkowej.

• Rejestracja krańcowego położenia siłowników, zaworów i przesuwnych osłon.
• Monitorowanie stanu drzwi, klap i osłon w strefach niebezpiecznych – jako element obwodów bezpieczeństwa.
• Sterowanie impulsowe przekaźników, styczników i modułów PLC w liniach produkcyjnych.
• Sygnalizacja pozycji w maszynach pakujących, transportowych i obrabiarkach.

Wskazówki Montażowe

Montaż i wymiana dźwigni mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania całego układu. Dźwignię montuje się na głowicy obrotowej łącznika 3SE5 – nie jest przeznaczona do bezpośredniego mocowania na szynie TH35. Należy postępować zgodnie z dokumentacją techniczną producenta, przestrzegając zalecanego momentu dokręcania śrub mocujących. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego zastosowanego przełącznika.

FAQ

• Czy dźwignia jest fabrycznie wyposażona w podświetlenie LED? Nie. Dźwignia 3SE5000-0AA32 jest akcesorium mechanicznym – nie zawiera elementów elektronicznych ani diod LED. W serii 3SE5 dostępne są opcjonalne warianty głowic z wbudowanym wskaźnikiem statusu LED.
• Jaki jest stopień ochrony (IP) dźwigni? Producent nie podaje oddzielnego stopnia ochrony dla samej dźwigni. Ochronę zapewnia obudowa łącznika, w którym dźwignia jest zamontowana – parametry IP należy odczytać z karty katalogowej konkretnego przełącznika.
• Czy dźwignia działa w trybie zwiernym czy rozwiernym? Dźwignia jest elementem mechanicznym – nie posiada własnych styków. Tryb pracy (NO/NC) zależy od zastosowanego łącznika drogowego i konfiguracji głowicy obrotowej.
