Dźwignia napędu przełącznika QMDOORCOUP QM | 1319857 Eaton

Alternatywny kod produktu: QMDOORCOUP

Opis i Kluczowe Cechy

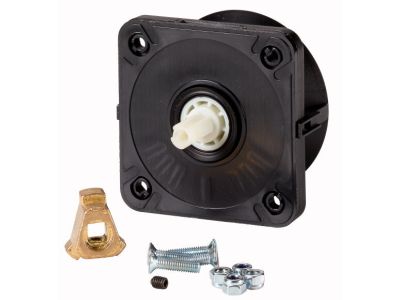

Dźwignia napędu przełącznika oznaczona symbolem 1319857 (QMDOORCOUP QM) to dedykowana tabliczka czołowa do złącza drzwi, przeznaczona do współpracy z przełącznikami zasilania oraz przełącznikami wielobiegunowymi. Wyposażona w mechaniczny wskaźnik położenia (1-0-2) umożliwia jednoznaczne odczytanie stanu pracy – bez konieczności zaglądania do wnętrza rozdzielnicy. Produkt pełni funkcję elementu interfejsu operatora, ułatwiając lokalne sterowanie i sygnalizację.

• Wskaźnik położenia 1-0-2: natychmiastowa wizualna kontrola stanu przełącznika – pozycje załączony/wyłączony/alternatywna – zwiększa bezpieczeństwo obsługi i skraca czas reakcji w sytuacjach awaryjnych.
• Kompatybilność z przełącznikami QM: zaprojektowana do montażu na drzwiach rozdzielnicy, współpracuje z modułowymi przełącznikami zasilania i wielobiegunowymi z serii QM, co gwarantuje mechaniczną zgodność i niezawodne przeniesienie napędu.
• Konstrukcja mechaniczna: solidna dźwignia zapewnia precyzyjne sterowanie bez luzów, co przekłada się na długotrwałą i powtarzalną pracę w warunkach przemysłowych.
• Łatwy montaż w drzwiach rozdzielnicy: element mocowany bezpośrednio w wycięciu panelu, umożliwia szybkie wpięcie w system bez konieczności ingerencji we wnętrze szafy podczas wymiany lub serwisu.

Zgodność z Normami

Produkt przeznaczony jest do współpracy z aparaturą modułową spełniającą wymagania norm europejskich (CE). Jako element mechaniczny nie podlega samodzielnej certyfikacji elektrycznej, jednak jego konstrukcja zapewnia bezpieczne użytkowanie w ramach systemów zgodnych z dyrektywami niskonapięciowymi. Szczegółowe informacje o normach dotyczących współpracujących przełączników znajdują się w dokumentacji producenta tych urządzeń.

Zastosowanie

Dźwignia napędu QMDOORCOUP QM znajduje zastosowanie wszędzie tam, gdzie konieczne jest zdalne lub lokalne sterowanie przełącznikami umieszczonymi wewnątrz rozdzielnicy, a operator potrzebuje stałego wglądu w aktualne położenie. Sprawdza się zarówno w automatyce budynkowej, jak i w przemyśle.

• Sterowanie oświetleniem awaryjnym, wentylacją lub innymi obwodami zasilanymi z przełączników wielobiegunowych – wskaźnik 1-0-2 pozwala szybko zidentyfikować tryb pracy.
• Impulsowe przełączanie styczników i przekaźników w szafach sterowniczych – dźwignia umożliwia ręczne wymuszenie pozycji bez otwierania drzwi.
• Sygnalizacja stanu załącz/wyłącz w systemach BMS (Building Management Systems) – widoczny wskaźnik jest elementem wizualnej informacji dla personelu.
• Automatyka przemysłowa – jako element interfejsu HMI dla maszyn, gdzie operator musi mieć bezpośredni podgląd położenia przełącznika zasilania.

Wskazówki Montażowe

Montaż dźwigni napędu QMDOORCOUP QM powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od całej rozdzielnicy. Element mocuje się w odpowiednim wycięciu w drzwiach szafy (zgodnie z wytycznymi producenta rozdzielnicy). Połączenie mechaniczne z wałem przełącznika wewnątrz musi być wykonane bez nadmiernej siły – zapewni to płynną pracę i długą żywotność. Wszelkie regulacje i dokręcanie elementów złącznych wykonuj z zalecanym momentem podanym w dokumentacji technicznej przełącznika. Przekroje przewodów (jeśli dotyczy) dobieraj do obciążenia wymaganego przez współpracującą aparaturę.

FAQ

• Czy dźwignia jest podświetlana? Nie, produkt nie zawiera elementów podświetlających. Wskaźnik ma charakter wyłącznie mechaniczny – biała strzałka na czerwonym tle wskazuje aktualne położenie (1-0-2). Do sygnalizacji świetlnej należy zastosować osobną lampkę kontrolną.
• Jaki stopień ochrony zapewnia dźwignia po zamontowaniu? Stopień ochrony całego układu (rozdzielnicy) zależy od konstrukcji drzwi i uszczelnienia. Sama dźwignia nie posiada deklarowanego IP – po montażu w szczelnej szafie osiąga IP odpowiadające obudowie. Zaleca się stosowanie uszczelek wokół wycięcia zgodnie z normą PN-EN 60529.
• Do jakich przełączników pasuje ten model? Dźwignia jest dedykowana do przełączników zasilania i wielobiegunowych z serii QM producenta. Przed montażem sprawdź kompatybilność mechaniczną wału i rozstaw otworów – szczegółowe zestawienie dostępne jest w karcie katalogowej przełącznika (symbol 1319857).
