Dźwignia napędu montaż tablicowy, typ C, 8mm, K2CB, niebieska DMV | 1818019 Eaton

Alternatywny kod produktu: K2CB

Opis i Kluczowe Cechy

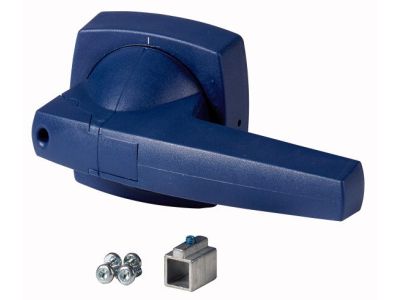

Dźwignia napędu montaż tablicowy DMV, symbol 1818019, typ K2CB, w kolorze niebieskim. Przeznaczona do montażu na płycie czołowej rozdzielnic i szaf sterowniczych. Wyposażona w wałek napędowy o średnicy 8 mm (typ C), który umożliwia mechaniczne sprzęgnięcie z pokrywą montażową styczników, przełączników lub innych elementów aparatury modułowej. Konstrukcja dźwigni zapewnia ergonomiczną obsługę i trwałość w warunkach przemysłowych.

• Typ C, wałek 8 mm: Standardowy wymiar wałka gwarantuje kompatybilność z większością pokryw montażowych i adapterów w rozdzielnicach modułowych.
• Materiał i kolor niebieski: Solidna rękojeść wykonana z wytrzymałego tworzywa, odporna na zużycie mechaniczne. Kolor niebieski ułatwia identyfikację w szafie sterowniczej.
• Montaż tablicowy: Szybki i pewny montaż na płycie czołowej (otwór montażowy pod wałek) – brak konieczności stosowania szyny DIN.
• Dedykowana do pokryw montażowych: Przeznaczona do współpracy z pokrywami serii DMV K2CB, zapewniając szczelne połączenie mechaniczne.
• Uniwersalne zastosowanie: Nadaje się do ręcznego załączania/wyłączania styczników, przełączników i wyłączników mocowanych w rozdzielnicach.

Zgodność z Normami

Dźwignia napędu DMV 1818019 spełnia wymagania obowiązujących norm europejskich w zakresie bezpieczeństwa mechanicznego i wytrzymałości materiałów. Posiada oznaczenie CE. Produkt przeznaczony do stosowania w instalacjach zgodnych z dyrektywami niskonapięciowymi oraz standardem DIN w zakresie aparatury modułowej.

Zastosowanie

Dźwignia napędu montaż tablicowy znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne sterowanie pracą urządzeń elektrycznych zamontowanych wewnątrz rozdzielnic:

• Ręczne załączanie i wyłączanie styczników w szafach sterowniczych (np. do oświetlenia, silników, nagrzewnic).
• Sterowanie przełącznikami bistabilnymi i krzywkowymi w rozdzielnicach modułowych.
• Element napędowy do wyłączników nadprądowych i różnicowoprądowych z napędem ręcznym (przy odpowiedniej pokrywie).
• W automatyce budynkowej i przemysłowej jako część panelu operatorskiego na płycie czołowej rozdzielnicy.

Wskazówki Montażowe

Montaż dźwigni napędu powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Dźwignię mocuje się w otworze płyty tablicowej lub pokrywy montażowej (średnica otworu dopasowana do wałka 8 mm). Po wsunięciu wałka w gniazdo pokrywy stycznika należy zablokować rękojeść w odpowiedniej pozycji. Dokręcanie elementów mocujących – zgodnie z dokumentacją techniczną producenta. Unikaj nadmiernej siły, aby nie uszkodzić mechanizmu.

FAQ

• Do jakich urządzeń pasuje ta dźwignia? Dźwignia K2CB przeznaczona jest do pokryw montażowych DMV o tym samym typie. Działa z większością styczników i przełączników modułowych wyposażonych w adapter z wałkiem 8 mm (typ C). Przed montażem sprawdź wymiary gniazda w urządzeniu.
• Jaki jest materiał rękojeści? Rękojeść wykonana jest z wysokoudarowego tworzywa sztucznego, odpornego na uszkodzenia mechaniczne i działanie czynników atmosferycznych (w warunkach wewnątrz rozdzielnicy). Kolor niebieski to stała barwa w masie – nie ulega ścieraniu.
• Czy dźwignia nadaje się do montażu w szynie DIN? Nie, jest to dźwignia montażu tablicowego – wymaga otworu w płycie czołowej. Nie można jej zamontować bezpośrednio na szynie TH35. Do montażu w szynie konieczne jest zastosowanie dedykowanej pokrywy z adapterem.
