Dźwignia napędu montaż tablicowy, typ C, 10mm, K3CR, czerwono-żółta DMV | 1818112 Eaton

Alternatywny kod produktu: K3CR

Opis i Kluczowe Cechy

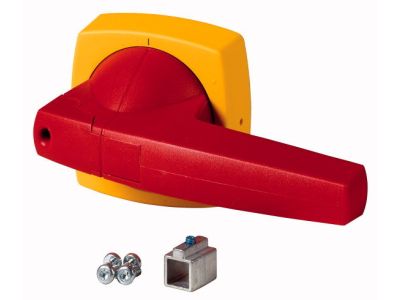

Dźwignia napędu montaż tablicowy typu C, oznaczona symbolem 1818112, firmy DMV (model K3CR) to uchwyt obrotowy przeznaczony do bezpośredniego montażu na osi o przekroju 10×10 mm. Dzięki kątowi przełączania 90° zapewnia wyraźne, dwupozycyjne sterowanie rozłącznikami – idealne do zastosowań wymagających jednoznacznego sygnalizowania stanu załącz/wyłącz. Wykonana w kontrastowym kolorze czerwono-żółtym ułatwia szybką identyfikację i zwiększa bezpieczeństwo obsługi.

• Montaż bezpośrednio na osi 10×10 mm: Łatwa i pewna instalacja na wałkach o standardowym kwadratowym przekroju – bez dodatkowych adapterów.
• Kąt przełączania 90°: Wyraźna, mechaniczna pozycja załącz/wyłącz – eliminuje ryzyko przypadkowego, niepełnego przesterowania.
• Kompatybilność z rozłącznikami DMVS160N, DMV250N, DMV400N oraz QSA160N…400N: Pasuje do szerokiej gamy odłączników bezpiecznikowych i rozłączników izolacyjnych DMV i QSA.
• Kolor czerwono-żółty: Zwiększa widoczność i intuicyjność obsługi – zgodnie z konwencją sygnalizacji stanu awaryjnego.
• Pokrywa montażowa z zawiasami (w zestawie): Umożliwia estetyczne zabudowanie dźwigni na płycie czołowej rozdzielnicy, jednocześnie chroniąc mechanizm przed przypadkowym dostępem.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Jako element mechaniczny przeznaczony do pracy w rozdzielnicach, spełnia standardy DIN oraz wymagania stawiane akcesoriom do aparatury łączeniowej.

Zastosowanie

Dźwignia napędu DMV K3CR znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne, ręczne sterowanie rozłącznikami izolacyjnymi lub odłącznikami bezpiecznikowymi. Sprawdza się w rozdzielnicach przemysłowych, szafach sterowniczych oraz instalacjach budynkowych.

• Sterowanie odłącznikami bezpiecznikowymi serii DMV/QSA w rozdzielnicach głównych i podrozdzielniach.
• Impulsowe odłączanie zasilania podczas prac konserwacyjnych – wyraźna pozycja OFF zwiększa bezpieczeństwo.
• Sygnalizacja stanu pracy w systemach automatyki budynkowej (panel przedni z kolorowym oznaczeniem).
• Zastosowania w przemyśle maszynowym, gdzie wymagany jest prosty, dwustawny uchwyt obrotowy.

Wskazówki Montażowe

Montaż dźwigni napędu powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Dźwignię należy zamontować bezpośrednio na osi o przekroju 10×10 mm, a następnie dokręcić śruby mocujące momentem podanym w dokumentacji producenta. Przekrój przewodów (jeśli występują) dobrać do prądu znamionowego odbiornika. Pokrywę montażową z zawiasami przymocować do tablicy zgodnie z instrukcją.

FAQ

• Jaki jest kąt przełączania dźwigni DMV K3CR? Kąt przełączania wynosi 90° – umożliwia wyraźne rozróżnienie dwóch pozycji: załączony i wyłączony.
• Z jakimi modelami rozłączników współpracuje ta dźwignia? Dźwignia jest kompatybilna z modelami DMVS160N, DMV250N, DMV400N oraz QSA160N, QSA200N, QSA250N, QSA315N, QSA400N.
• Jakie oznaczenie ma kolor dźwigni? Kolor dźwigni to czerwony z żółtym – zgodnie z konwencją stosowaną do oznaczania elementów obsługi awaryjnej i wyraźnego sygnalizowania stanu wyłączenia.
