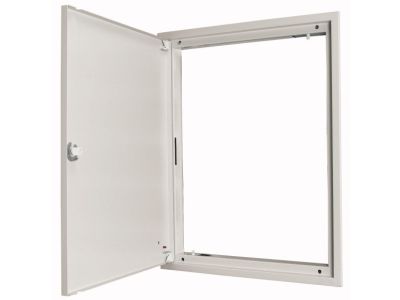

Drzwi z ramą IP 30 typ BP-U-3S, szer 800 | 111165 Eaton

Alternatywny kod produktu: BP-U-3S-800/15

Opis i Kluczowe Cechy

Drzwi z ramą typ BP-U-3S (indeks 111165) to kompletny zestaw do montażu podtynkowego, przeznaczony do zamykania rozdzielnic elektrycznych. Produkt wykonany z blachy stalowej malowanej proszkowo w kolorze szarym RAL 7035, o szerokości zewnętrznej 835 mm i wysokości 1560 mm. Zapewnia stopień ochrony IP30, co chroni wnętrze rozdzielnicy przed dostępem ciał stałych o średnicy powyżej 2,5 mm, zwiększając bezpieczeństwo eksploatacji.

• Stopień ochrony IP30: Skuteczna bariera przed wnikaniem drobnych przedmiotów i narzędzi – kluczowa dla bezpieczeństwa personelu oraz ochrony aparatury wewnątrz rozdzielnicy.
• Blacha stalowa malowana proszkowo (RAL 7035): Trwała powłoka antykorozyjna, odporna na uszkodzenia mechaniczne i warunki środowiskowe typowe dla instalacji elektrycznych.
• Trzypunktowy zamek obrotowy: Zwiększa stabilność zamknięcia, utrudnia nieautoryzowany dostęp i zabezpiecza przed przypadkowym otwarciem drzwi.
• Wymiary zewnętrzne 835 x 1560 mm: Dopasowane do standardowych obudów podtynkowych o szerokości nominalnej 800 mm, ułatwiają integrację z istniejącymi instalacjami.
• Zestaw zawiera ramę, drzwi z zawiasami oraz zamek: Gotowy do montażu – oszczędność czasu na kompletowaniu elementów.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich dotyczących stopnia ochrony IP (IEC 60529) oraz posiada deklarację zgodności CE. Zastosowane materiały i wykonanie odpowiadają standardom DIN dla rozdzielnic podtynkowych.

Zastosowanie

Drzwi z ramą BP-U-3S dedykowane są do zamykania rozdzielnic elektrycznych w instalacjach mieszkaniowych, biurowych oraz przemysłowych, gdzie wymagany jest stopień ochrony IP30. Sprawdzą się w następujących scenariuszach:

• Zamykanie rozdzielnic podtynkowych w budynkach mieszkalnych i użyteczności publicznej.
• Ochrona aparatury modułowej (wyłączników, styczników, przekażników) przed przypadkowym dotknięciem i uszkodzeniem.
• Stosowanie w pomieszczeniach suchych, gdzie nie występuje bezpośrednie opryskiwanie wodą (IP30 nie zapewnia ochrony przed cieczami).
• Rozbudowa istniejących układów rozdzielczych – drzwi pasują do obudów o szerokości nominalnej 800 mm.

Wskazówki Montażowe

Montaż drzwi z ramą BP-U-3S powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Elementy zestawu montuje się na gotowej obudowie podtynkowej (np. z wykorzystaniem szyny TH35 przy montażu wewnętrznej aparatury). Moment dokręcania śrub oraz przekrój przewodów (jeśli instalowane są dodatkowe elementy) należy dobierać zgodnie z dokumentacją techniczną rozdzielnicy. Upewnij się, że rama jest wypoziomowana, a drzwi zamykają się bez oporów.

FAQ

• Jaki stopień ochrony mają drzwi BP-U-3S? Oferują ochronę IP30, co oznacza zabezpieczenie przed dostępem ciał stałych o średnicy powyżej 2,5 mm (np. narzędzia, druty). Nie chronią przed wnikaniem wody – montaż wyłącznie w pomieszczeniach suchych.
• Czy drzwi pasują do rozdzielnicy o szerokości 800 mm? Tak, produkt przeznaczony jest do obudów o szerokości nominalnej 800 mm. Wymiary zewnętrzne ramy to 835 x 1560 mm – należy uwzględnić to podczas zabudowy.
• Jakiego koloru są drzwi? Rama i drzwi są malowane proszkowo w kolorze szarym RAL 7035, co jest standardem dla rozdzielnic elektrycznych i harmonizuje z większością wnętrz.
