Drzwi wewnętrzne do S3D, CRN, S3X 1200x 800mm (WxS) Spacial | NSYPIN128 Schneider Electric

Opis i Kluczowe Cechy

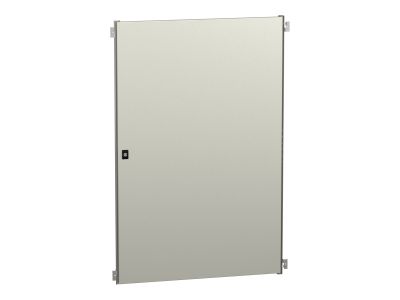

Drzwi wewnętrzne NSYPIN128 to oryginalne akcesorium przeznaczone do obudów serii Spacial S3D, CRN oraz S3X. Dzięki wymiarom 1200 x 800 mm (wysokość x szerokość) idealnie pasują do standardowych rozmiarów tych obudów, umożliwiając stworzenie odrębnych stref wewnątrz szafy sterowniczej. Zastosowanie drzwi wewnętrznych pozwala na bezpieczne odseparowanie części obwodów lub dostęp do podzespołów bez konieczności otwierania całej obudowy.

• Kompatybilność z seriami Spacial S3D, CRN, S3X: gwarantuje bezproblemowy montaż i zachowanie spójności konstrukcji obudowy, bez konieczności modyfikacji.
• Wymiary 1200 x 800 mm (W x S): dopasowane do popularnych rozmiarów obudów, umożliwiają wydzielenie osobnej komory dla szyn montażowych lub urządzeń.
• Oryginalne akcesorium: zaprojektowane i testowane przez producenta obudów Spacial, co zapewnia zachowanie parametrów ochronnych (np. stopień ochrony całej szafy) i długotrwałą niezawodność.
• Tworzenie stref dostępowych: pozwala na bezpieczną pracę przy wybranych urządzeniach przy pozostawieniu pozostałej części szafy pod napięciem – zwiększa ergonomię serwisu.
• Łatwość montażu: przeznaczone do szybkiego instalowania w fabrycznych otworach obudowy, bez dodatkowej obróbki mechanicznej.

Zgodność z Normami

Drzwi wewnętrzne NSYPIN128 są oryginalnym komponentem rodziny obudów Spacial, która projektowana jest zgodnie z obowiązującymi normami europejskimi dla rozdzielnic i sterownic (m.in. norma ogólna dla obudów). Produkt posiada oznaczenie CE i jest przeznaczony do współpracy z obudowami spełniającymi wymagania standardów DIN oraz IEC. Dokładne parametry ochronne (stopień IP, IK) są tożsame z parametrami obudowy macierzystej – należy sprawdzić dokumentację konkretnej szafy.

Zastosowanie

Drzwi wewnętrzne sprawdzają się wszędzie tam, gdzie konieczne jest wydzielenie stref wewnątrz szafy sterowniczej – umożliwiają bezpieczniejszy dostęp do komponentów oraz lepszą organizację przestrzeni. Typowe scenariusze użycia obejmują:

• Oddzielenie sekcji zasilania od sekcji sterowania – zwiększa bezpieczeństwo podczas prac serwisowych.
• Stworzenie osobnej komory dla urządzeń generujących ciepło (np. zasilaczy) bez ingerencji w pozostałą część szafy.
• Zabezpieczenie przed przypadkowym kontaktem z elementami pod napięciem podczas konserwacji lub rozbudowy instalacji.
• Estetyczne zamknięcie nieużywanych przestrzeni w obudowie – poprawia porządek i ułatwia identyfikację komponentów.

Wskazówki Montażowe

Montaż drzwi wewnętrznych powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po wcześniejszym bezwzględnym odłączeniu napięcia od całej obudowy. Przed rozpoczęciem prac należy upewnić się, że obudowa jest pusta lub bezpiecznie odizolowana od źródeł energii. Drzwi montuje się w fabrycznych otworach obudowy przy użyciu dostarczonych elementów mocujących (śrub, zawiasów). Moment dokręcania połączeń oraz zalecany przekrój przewodów ochronnych (jeśli występują) należy sprawdzić w dokumentacji technicznej obudowy. Po zakończeniu montażu warto potwierdzić zachowanie ciągłości połączeń ochronnych oraz szczelności obudowy zgodnie z deklarowanym stopniem ochrony.

FAQ

• Czy drzwi wewnętrzne NSYPIN128 pasują do każdej obudowy Spacial S3D? Drzwi są przeznaczone wyłącznie do obudów o wymiarach 1200 x 800 mm w seriach S3D, CRN oraz S3X. Przed zakupem należy sprawdzić oznaczenie swojej szafy.
• Jaki materiał i kolor mają drzwi? Producent przewiduje, że drzwi wykonane są z blachy stalowej (zwykle ocynkowanej lub malowanej proszkowo) w kolorze RAL 7035 lub RAL 7030 – jednak dokładny materiał i wykończenie należy potwierdzić w karcie katalogowej obudowy, do której są dedykowane.
• Czy montaż drzwi wpływa na stopień ochrony IP obudowy? Drzwi są kompatybilne z konstrukcją obudowy i nie pogarszają jej parametrów ochronnych pod warunkiem prawidłowego montażu oraz użycia odpowiednich uszczelek (jeśli występują). Ostateczny stopień IP pozostaje taki sam, jak dla obudowy podstawowej.
