Drzwi wentylacyjne prawe IP31 2000x600mm (WxS), na całą szerokość pola, XSDMRV2006 | 284219 Eaton

Alternatywny kod produktu: XSDMRV2006

Opis i Kluczowe Cechy

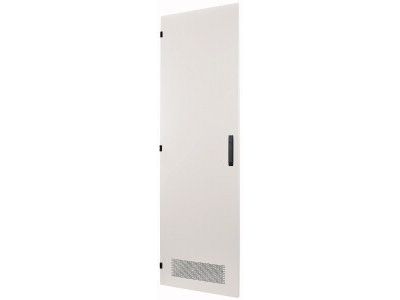

Drzwi wentylacyjne prawe Eaton XSDMRV2006 (symbol 284219) przeznaczone do rozdzielnic serii xEnergy Main. Oferują stopień ochrony IP31, wymiary 2000 x 600 mm (wys. x szer.) i pokrywają całą szerokość pola. Konstrukcja wentylowana zapewnia odprowadzanie ciepła z wnętrza rozdzielnicy, co wydłuża żywotność zamontowanej aparatury.

• Stopień ochrony IP31: Skuteczna ochrona przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm oraz przed pionowo padającymi kroplami wody – bezpieczna instalacja w suchych pomieszczeniach technicznych.
• Wentylacja na całej szerokości pola: Swobodny przepływ powietrza zmniejsza ryzyko przegrzania aparatury modułowej i styczników, poprawiając niezawodność systemu.
• Konstrukcja prawa: Umożliwia wygodny dostęp do wnętrza rozdzielnicy przy zachowaniu ergonomii otwierania (zawiasy po prawej stronie).
• Wymiary 2000 x 600 mm: Standardowa wysokość dostosowana do rozdzielnic wolnostojących, kompatybilna z profilem słupków Eaton xEnergy Main.
• Kolor szary (RAL 7035), wykonanie z blachy stalowej: Odporność na uszkodzenia mechaniczne i korozję w typowych warunkach przemysłowych.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich dla rozdzielnic niskiego napięcia. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej. Stopień ochrony IP31 oraz konstrukcja wentylowana odpowiadają standardom branżowym dla osprzętu rozdzielnic.

Zastosowanie

Drzwi wentylacyjne prawe Eaton XSDMRV2006 są dedykowane do rozdzielnic niskiego napięcia serii xEnergy Main. Stosuje się je w instalacjach wymagających skutecznego chłodzenia zamontowanej aparatury modułowej (styczniki, przekaźniki, wyłączniki) oraz ochrony przed przypadkowym kontaktem.

• Instalacje przemysłowe i komercyjne – rozdzielnice główne i podrozdzielnice z aparaturą o dużym obciążeniu cieplnym.
• Sterowanie silnikami i układami automatyki – wentylacja zapobiega przekroczeniu temperatury pracy styczników.
• Obiekty użyteczności publicznej – szpitale, biurowce, centra handlowe – tam gdzie wymagana jest zarówno ochrona IP31, jak i ciągła wymiana powietrza.
• Rozbudowa istniejących rozdzielnic xEnergy – możliwość dokupienia pojedynczych drzwi w celu modernizacji systemu.

Wskazówki Montażowe

Montaż drzwi wentylacyjnych powinien być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w rozdzielnicy. Należy zamocować drzwi do ramy rozdzielnicy za pomocą dostarczonych zawiasów i zamków (zgodnie z dokumentacją producenta). Przed montażem sprawdzić, czy otwory wentylacyjne nie są zablokowane – zachowanie wolnej przestrzeni zapewnia prawidłową cyrkulację powietrza. Zaleca się stosowanie momentu dokręcania śrub zgodnego z instrukcją montażu Eaton.

FAQ

• Czy drzwi są fabrycznie wyposażone w uszczelkę? Drzwi wentylacyjne Eaton XSDMRV2006 nie posiadają uszczelki – konstrukcja wentylowana wymaga szczelin zapewniających przepływ powietrza, co jest zgodne z przeznaczeniem.
• Jaki jest stopień ochrony po zamontowaniu w rozdzielnicy? Stopień ochrony IP31 dotyczy całego zestawu drzwiowego. Oznacza to, że w normalnych warunkach pracy chronią one przed wnikaniem ciał stałych powyżej 2,5 mm oraz przed pionowymi kroplami wody.
• Czy drzwi pasują do innych serii rozdzielnic Eaton? Drzwi dedykowane są do rozdzielnic xEnergy Main. W przypadku innych serii zaleca się weryfikację kompatybilności z dokumentacją techniczną Eaton.
