Drzwi przezroczyste do rozdzielnicy Drivia 4x13 | 401344 Legrand

Opis i Kluczowe Cechy

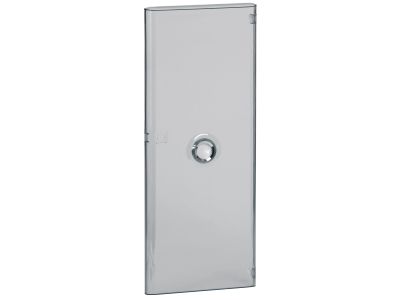

Drzwi przezroczyste 401344 przeznaczone są do rozdzielnicy Drivia 4‑rzędowej (symbol 4013 21). Wykonane z materiału samogasnącego o odporności na żar do 750°C, umożliwiają uzyskanie stopnia ochrony IP40 oraz odporności mechanicznej IK07 po zamontowaniu na rozdzielnicy. Drzwi są odwracalne (możliwość zmiany kierunku otwierania) oraz można je wyposażyć we wkładkę z kluczem (nr ref. 4013 91) – wszystko bez utraty przezroczystości, która zapewnia stały wgląd w stan aparatury.

• Przezroczysta konstrukcja: umożliwia bieżącą kontrolę wizualną stanu zabezpieczeń i sygnalizacji bez otwierania drzwi.
• Odwracalne (lewe/prawe otwieranie): elastyczny montaż dopasowany do układu rozdzielni i kierunku otwarcia drzwi pomieszczenia.
• Możliwość zamknięcia na klucz: po dodaniu wkładki z kluczem 4013 91 zwiększa się ochrona przed nieautoryzowanym dostępem.
• Materiał samogasnący (750°C): wysoka odporność na zapłon i propagację ognia – kluczowa dla bezpieczeństwa pożarowego instalacji.
• Podniesienie stopnia ochrony do IP40 / IK07: zastosowanie drzwi na rozdzielnicy Drivia zmienia parametry z IP30/IK05 na IP40/IK07, chroniąc wnętrze przed pyłem, ciałami stałymi i uderzeniami.

Zgodność z Normami

Rozdzielnice z serii Drivia, w tym drzwi 401344, są zgodne z normą IEC 60670-24. Produkt posiada certyfikat CE oraz jest przeznaczony do montażu w obwodach o II klasie ochronności (przy użyciu tylnej ścianki rozdzielnicy).

Zastosowanie

Drzwi przezroczyste 401344 są dedykowane do rozdzielnic naściennych Drivia 4‑rzędowych (pojemność do 52 modułów). Sprawdzają się tam, gdzie niezbędny jest wgląd w stan aparatury bez konieczności otwierania obudowy.

• W rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, biurowych oraz usługowych – umożliwiają szybki przegląd stanu wyłączników.
• W instalacjach przemysłowych i technicznych, gdzie wymagana jest wizualna kontrola sygnalizacji LED lub pozycji styczników.
• W obiektach użyteczności publicznej – przezroczyste drzwi pozwalają personelowi technicznemu na zdalną ocenę poprawności działania bez naruszania plomb.
• Jako element zabezpieczenia przed przypadkowym dotykiem – po wyposażeniu w zamek chronią przed dostępem osób nieuprawnionych.

Wskazówki Montażowe

Montaż drzwi oraz wszelkie prace przy rozdzielnicy mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie zasilającym rozdzielnicę. Drzwi montuje się na dedykowanych zawiasach rozdzielnicy Drivia (model 4013 21); możliwa jest zmiana strony otwierania przez odwrócenie zawiasów. Moment dokręcania śrub mocujących oraz przekrój przewodów ochronnych – zgodnie z dokumentacją techniczną rozdzielnicy. Stosować wkładkę z kluczem 4013 91 zgodnie z instrukcją producenta.

FAQ

• Czy drzwi są przezroczyste na całej powierzchni? Tak, drzwi wykonano z przezroczystego materiału polimerowego, co zapewnia pełny podgląd wewnątrz rozdzielnicy bez otwierania.
• Jaki stopień ochrony uzyskam po założeniu drzwi? Po zamontowaniu na rozdzielnicy Drivia parametry ochrony wzrastają z IP30/IK05 do IP40/IK07 (ochrona przed ciałami stałymi >1 mm oraz uderzeniami o energii 2 J).
• Czy drzwi można zamknąć na klucz – czy zamek jest w zestawie? Drzwi są przystosowane do montażu wkładki z kluczem (nr ref. 4013 91), która sprzedawana jest osobno. Wkładka umożliwia blokowanie drzwi bez utraty przezroczystości.
