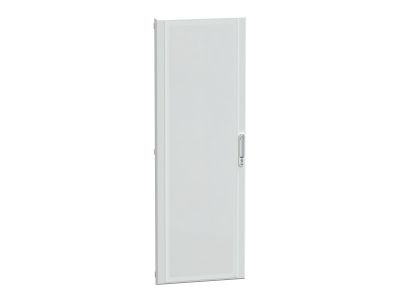

Drzwi przezroczyste do obudowy stojącej 33 modułowej PrismaSet | LVS08234 Schneider Electric

Opis i Kluczowe Cechy

Przezroczyste drzwi do obudowy wolnostojącej PrismaSet o szerokości 600 mm i wysokości 1666 mm to rozwiązanie dla 33-modułowych szaf sterowniczych. Wykonane z blachy stalowej w kolorze RAL 9003 z przezroczystą szybą, zapewniają ochronę IP30/4X oraz estetyczny dostęp do wnętrza szafy. W zestawie 1 klamka z zamkiem (klucz 405), zawiasy montowane w lewo lub prawo z kątem otwarcia 130°.

• Blacha stalowa RAL 9003: Trwała konstrukcja zabezpieczona elektroforetycznym malowaniem i polimeryzacją proszkową epoksydową – odporna na korozję i uszkodzenia mechaniczne.
• Stopień ochrony IP30/4X: Ochrona przed kurzem (IP30) i bryzgotami wody (IP4X) – odpowiedni do suchych i wilgotnych pomieszczeń przemysłowych.
• Przezroczysta szyba: Umożliwia szybką wizualną kontrolę stanu aparatury wewnątrz szafy bez konieczności otwierania drzwi.
• 1 klamka z zamkiem (klucz 405): Zapewnia bezpieczeństwo dostępu i zabezpieczenie przed nieuprawnionym otwarciem.
• Zawiasy lewo/prawo z kątem 130°: Płynne otwieranie drzwi z możliwością wyboru strony montażu – ułatwia instalację i eksploatację.

Zgodność z Normami

Drzwi spełniają wymagania norm europejskich dotyczących obudów elektrycznych, w tym ochrony przed wnikaniem ciał stałych i wilgoci (IP30/4X). Produkt posiada deklarację zgodności CE.

Zastosowanie

Przezroczyste drzwi do obudowy PrismaSet przeznaczone są do 33-modułowych szaf wolnostojących, gdzie wymagany jest stały wgląd w stan aparatury oraz zabezpieczenie przed dostępem osób nieuprawnionych.

• Szafy sterownicze w instalacjach przemysłowych – wizualna kontrola stanu bezpieczeństwa.
• Pomieszczenia techniczne z kontrolą dostępu – ochrona aparatury przed nieautoryzowaną ingerencją.
• Obudowy zasilające w systemach automatyki – estetyczne i funkcjonalne rozwiązanie.
• Miejsca wymagające czytelnej sygnalizacji stanu pracy urządzeń przez szybę.

Wskazówki Montażowe

Montaż drzwi powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia na obwodzie. Drzwi montuje się z przodu obudowy, dobierając stronę zawiasów (lewo/prawo) zgodnie z projektem instalacji. Po zamontowaniu sprawdzić szczelność i płynność otwarcia (kąt 130°). Klucz dostępowy (405) przechowywać w miejscu chronionym, dostępnym dla uprawnionego personelu.

FAQ

• Czy drzwi są dostępne w wersji z zawiasami w standardzie lewo lub prawo? Tak – zawiasy można zamontować z lewej lub prawej strony obudowy, dostosowując kierunek otwarcia do indywidualnych potrzeb.
• Jaki jest zakres ochrony IP dla drzwi? Drzwi posiadają stopień ochrony IP30 (ochrona przed kurzem) oraz IP4X (ochrona przed bryzgotami wody), co pozwala na stosowanie w pomieszczeniach wilgotnych.
• Czy szyba w drzwiach jest wymienna? Tak – przezroczysta szyba jest standardowym elementem zestawu, ale w razie uszkodzenia można ją wymienić na analogiczną zgodnie z dokumentacją producenta.
