Drzwi płaskie przezroczyste do rozdzielnic XL3 160 o wysokości 750mm, odwracalne | 020284 Legrand

Opis i Kluczowe Cechy

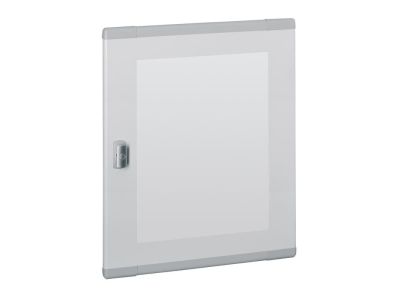

Drzwi płaskie przezroczyste o numerze referencyjnym 20284 to wysokiej klasy element osprzętu dedykowany do systemów rozdzielnic modułowych Legrand XL3 160 oraz XL3 400. Produkt został zaprojektowany z myślą o zapewnieniu maksymalnej widoczności aparatury modułowej bez konieczności otwierania obudowy, co znacząco ułatwia inspekcję stanu pracy urządzeń oraz odczyt wskazań aparatury pomiarowej. Wykonanie z materiałów o wysokiej odporności mechanicznej gwarantuje ochronę wnętrza rozdzielnicy przed czynnikami zewnętrznymi.

• Przezroczyste wypełnienie: Pozwala na bieżący monitoring aparatury przy zachowaniu pełnego bezpieczeństwa obsługi.
• Konstrukcja odwracalna: Uniwersalny system zawiasów umożliwia montaż drzwi z otwieraniem na prawą lub lewą stronę, co pozwala na optymalne dopasowanie do warunków przestrzennych w miejscu instalacji.
• Dystans od osłony: Odległość między drzwiami a osłonami wewnętrznymi wynosi 34 mm, co zapewnia wystarczającą przestrzeń dla wystających elementów aparatury oraz dźwigni napędowych.
• Kompatybilność z Vistop: Specjalna konstrukcja umożliwia montaż rozłączników izolacyjnych serii Vistop z napędem frontowym bezpośrednio pod drzwiami.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normatywne dotyczące obudów i rozdzielnic niskiego napięcia. Zastosowanie oryginalnych drzwi Legrand gwarantuje zachowanie deklarowanego stopnia ochrony IP oraz wytrzymałości mechanicznej IK całej rozdzielnicy, zgodnie z normą PN-EN 61439. Wykorzystane materiały są odporne na starzenie oraz działanie czynników termicznych, co jest kluczowe w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Drzwi są przeznaczone do rozdzielnic naściennych o wysokości modułowej 750 mm. Znajdują szerokie zastosowanie w budownictwie komercyjnym, przemysłowym oraz w zaawansowanych instalacjach mieszkaniowych, gdzie wymagana jest estetyka połączona z funkcjonalnością. Idealnie sprawdzają się w miejscach, gdzie konieczny jest stały nadzór nad stanem zabezpieczeń, takich jak główne tablice rozdzielcze w biurowcach czy szafy sterownicze w zakładach produkcyjnych.

Wskazówki Montażowe

Montaż drzwi jest intuicyjny i nie wymaga specjalistycznych narzędzi. W zestawie dostarczane są ergonomiczne uchwyty do zamykania, które zapewniają pewny docisk do ramy rozdzielnicy. Należy pamiętać, że wymienne wkładki zamków (np. na klucz patentowy) nie wchodzą w skład zestawu i należy je zamawiać oddzielnie, dostosowując system dostępu do wymagań obiektu. Podczas instalacji należy zwrócić uwagę na poprawne osadzenie sworzni zawiasów, aby zapewnić płynną pracę skrzydła drzwiowego i zachowanie szczelności obudowy.

FAQ

• Czy drzwi pasują do każdej rozdzielnicy o wysokości 750mm? Drzwi są dedykowane konkretnie do systemu Legrand XL3 160/400 i tylko w tych obudowach producent gwarantuje pełną kompatybilność mechaniczną.
• Czy mogę zmienić kierunek otwierania drzwi po ich zamontowaniu? Tak, konstrukcja jest w pełni odwracalna, jednak wymaga to przełożenia zawiasów na drugą stronę ramy rozdzielnicy.
• Czy w zestawie znajduje się zamek na klucz? Standardowo drzwi wyposażone są w uchwyty zamykające. Jeśli wymagane jest zabezpieczenie przed osobami niepowołanymi, należy dokupić dedykowaną wkładkę zamka.
