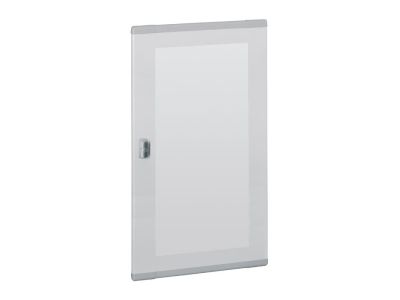

Drzwi płaskie przezroczyste do rozdzielnic XL3 160 o wysokości 1050mm, odwracalne | 020286 Legrand

Opis i Kluczowe Cechy

Drzwi płaskie przezroczyste o numerze katalogowym 20286 to wysokiej klasy element wyposażenia dedykowany do systemów rozdzielnic modułowych Legrand XL3 160 oraz XL3 400. Produkt został zaprojektowany z myślą o zapewnieniu maksymalnej widoczności aparatury modułowej bez konieczności otwierania obudowy, co znacząco ułatwia inspekcję stanu pracy urządzeń oraz odczyt wskazań liczników i kontrolek. Wykonanie z materiału przezroczystego pozwala na bieżący monitoring aparatury przy zachowaniu pełnego bezpieczeństwa obsługi.

• Konstrukcja odwracalna: Drzwi charakteryzują się uniwersalnym montażem, co pozwala na ich osadzenie jako lewo- lub prawostronne, zależnie od warunków przestrzennych w miejscu instalacji.
• Optymalna przestrzeń: Odległość między drzwiami a osłonami wewnętrznymi wynosi 34 mm, co gwarantuje wystarczającą ilość miejsca na dźwignie aparatów oraz ewentualne akcesoria montowane na elewacji.
• Kompatybilność z Vistop: Specjalna konstrukcja umożliwia montaż rozłączników izolacyjnych serii Vistop z napędem frontowym bezpośrednio pod drzwiami.
• System zamykania: Produkt dostarczany jest z fabrycznymi uchwytami do zamykania, zapewniającymi szczelne przyleganie do ramy rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi obudów i rozdzielnic niskiego napięcia. Jako oryginalne akcesorium marki Legrand, drzwi 20286 gwarantują zachowanie deklarowanego stopnia ochrony IP oraz wytrzymałości mechanicznej IK całej rozdzielnicy, pod warunkiem poprawnego montażu. Materiały użyte do produkcji wykazują wysoką odporność na starzenie oraz czynniki zewnętrzne, co jest kluczowe w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Drzwi te znajdują zastosowanie w rozdzielnicach naściennych o wysokości modułowej 1050 mm. Są idealnym rozwiązaniem dla obiektów komercyjnych, przemysłowych oraz budynków użyteczności publicznej, gdzie wymagany jest wysoki standard estetyczny oraz techniczny. Dzięki przezroczystemu wypełnieniu, doskonale sprawdzają się w miejscach, gdzie obsługa techniczna musi mieć stały podgląd na stan zabezpieczeń nadmiarowoprądowych, różnicowoprądowych oraz aparatury sterowniczej bez ingerencji w stopień ochrony wnętrza szafy.

Wskazówki Montażowe

Instalacja drzwi powinna odbywać się zgodnie z instrukcją systemową XL3. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Kierunek otwierania: Przed dokręceniem zawiasów należy ustalić preferowany kierunek otwierania (lewo/prawo) dla wygody użytkownika końcowego.
• Wkładki zamków: Należy pamiętać, że wymienne wkładki zamków (np. na klucz patentowy) nie wchodzą w skład zestawu i należy je zamówić oddzielnie, dopasowując do systemu klucza obowiązującego w danym obiekcie.
• Regulacja: Po osadzeniu drzwi na zawiasach zaleca się sprawdzenie płynności domykania oraz szczelności przylegania uszczelki do ramy obudowy.

FAQ

• Czy drzwi pasują do rozdzielnic innych producentów? Nie, drzwi są dedykowanym elementem systemu Legrand XL3 i są w pełni kompatybilne wyłącznie z obudowami tej serii o wysokości 1050 mm.
• Czy w zestawie znajduje się zamek z kluczem? Produkt dostarczany jest z uchwytami zamykającymi. Jeśli wymagane jest zabezpieczenie kluczem, należy dokupić odpowiednią wkładkę bębenkową.
• Czy przezroczysty panel jest odporny na uderzenia? Tak, materiał przezroczysty jest dobrany tak, aby spełniać normy wytrzymałości mechanicznej przewidziane dla systemu XL3, chroniąc aparaturę przed uszkodzeniami mechanicznymi.
