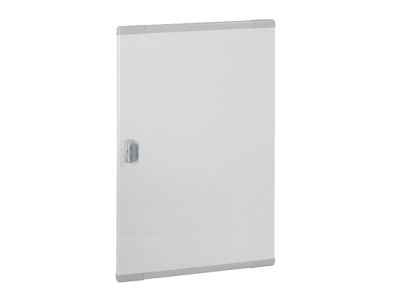

Drzwi płaskie metalowe do rozdzielnic XL3 160 o wysokości 1050mm, odwracalne | 020276 Legrand

Opis i Kluczowe Cechy

Drzwi płaskie metalowe o numerze referencyjnym 20276 to wysokiej klasy element osłonowy dedykowany do profesjonalnych rozdzielnic modułowych serii XL3 160 oraz XL3 400 marki Legrand. Wykonanie z wysokiej jakości metalu zapewnia nie tylko podwyższoną odporność mechaniczną, ale również skuteczną ochronę aparatury modułowej przed czynnikami zewnętrznymi oraz niepowołanym dostępem. Kluczową cechą produktu jest jego uniwersalność – konstrukcja jest w pełni odwracalna, co pozwala na montaż z otwieraniem lewo- lub prawostronnym, zależnie od warunków przestrzennych w miejscu instalacji.

• Wysokość montażowa: Produkt zaprojektowany dla rozdzielnic naściennych o wysokości 1050 mm.
• Dystans montażowy: Odległość między płaszczyzną drzwi a osłonami wewnętrznymi wynosi 38 mm, co gwarantuje wystarczającą przestrzeń dla dźwigni aparatów.
• Kompatybilność z Vistop: Specjalna konstrukcja umożliwia montaż rozłączników izolacyjnych serii Vistop z napędem frontowym bezpośrednio pod drzwiami.
• System zamykania: Drzwi dostarczane są z fabrycznymi uchwytami do zamykania, z możliwością personalizacji poprzez wymienne wkładki zamków (zamawiane oddzielnie).

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi obudów i rozdzielnic niskiego napięcia. Metalowa konstrukcja wspiera zachowanie odpowiedniego stopnia ochrony IP oraz wytrzymałości mechanicznej IK, co jest kluczowe w instalacjach przemysłowych i komercyjnych. Wykorzystanie oryginalnych akcesoriów Legrand gwarantuje pełną kompatybilność systemową z obudowami serii XL3, co ułatwia proces certyfikacji gotowej rozdzielnicy zgodnie z normą PN-EN 61439.

Zastosowanie

Drzwi metalowe 20276 znajdują zastosowanie wszędzie tam, gdzie wymagana jest estetyka połączona z funkcjonalnością i bezpieczeństwem. Są idealnym rozwiązaniem dla:

• Rozdzielnic głównych i oddziałowych w budownictwie wielorodzinnym.
• Systemów automatyki budynkowej w obiektach biurowych.
• Instalacji przemysłowych, gdzie wymagana jest trwała osłona aparatury sterowniczej.
• Modernizacji istniejących rozdzielnic XL3 160/400 w celu podniesienia standardu bezpieczeństwa.

Wskazówki Montażowe

Montaż drzwi jest intuicyjny, jednak wymaga zachowania precyzji dla zapewnienia płynności ruchu skrzydła. Przed przystąpieniem do prac należy określić kierunek otwierania – dzięki symetrycznej budowie, drzwi można obrócić o 180 stopni. Należy zwrócić szczególną uwagę na poprawne osadzenie zawiasów w dedykowanych gniazdach obudowy XL3. W przypadku montażu rozłączników Vistop, należy zweryfikować, czy zachowany dystans 38 mm jest optymalny dla wybranego modelu aparatu. Wymienne wkładki zamków należy zamontować w uchwycie przed ostatecznym osadzeniem drzwi na ramie rozdzielnicy.

FAQ

• Czy drzwi są wyposażone w zamek z kluczem? Drzwi dostarczane są z uchwytami zamykającymi. Wymienne wkładki zamków (np. na klucz patentowy lub typu D-G) należy dokupić osobno, dopasowując je do wymagań obiektu.
• Czy te drzwi pasują do rozdzielnic podtynkowych? Zgodnie ze specyfikacją techniczną, produkt jest dedykowany dla rozdzielnic naściennych o wysokości 1050 mm.
• Czy mogę zmienić kierunek otwierania drzwi po ich zamontowaniu? Tak, drzwi są odwracalne, jednak zmiana kierunku otwierania po pełnym uzbrojeniu rozdzielnicy może wymagać demontażu skrzydła i przełożenia zawiasów.
