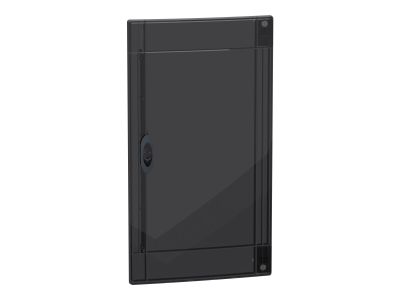

Drzwi do obudowy PrismaSeT XS DPSXS-3-13-P, drzwi przezroczyste, 3 rzędy, 13 modułów w rzędzie | LVSXDS313 Schneider Electric

Opis i Kluczowe Cechy

Przezroczyste drzwi do obudowy PrismaSeT XS DPSXS-3-13-P z technoplastiku w kolorze dymnym to element wyposażenia obudów z 3 rzędami po 13 modułów o szerokości 18 mm. Drzwi zapewniają stopień ochrony IP40 oraz mechaniczny stopień ochrony IK09, co gwarantuje bezpieczeństwo instalacji elektrycznej i trwałość w eksploatacji. Przeznaczone do montażu na obudowach podtynkowych i natynkowych, umożliwiają szybką identyfikację aparatury oraz ułatwiają konserwację.

• Stopień ochrony IP40: Chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm – idealne do suchych wnętrz.
• Stopień ochrony IK09: Odporność na uderzenia mechaniczne o energii do 10 J, co zwiększa trwałość drzwi w warunkach przemysłowych.
• Przezroczysty technoplastik w kolorze dymnym: Umożliwia szybki przegląd stanu aparatury bez konieczności demontażu drzwi, estetyczny wygląd dopasowany do nowoczesnych instalacji.
• Uniwersalny montaż lewo- lub prawostronny: Możliwość wyboru strony otwarcia drzwi zgodnie z układem instalacji.
• Odporność ogniowa do 650°C: Zapewnia bezpieczeństwo przeciwpożarowe, opóźniając rozprzestrzenianie się ognia.
• Temperatura pracy od -25°C do 60°C: Gwarantuje stabilność parametrów w szerokim zakresie temperatur.

Zgodność z Normami

Drzwi spełniają wymagania norm europejskich dotyczących bezpieczeństwa przeciwpożarowego (PN-EN 60695-11-10) oraz ochrony przed wnikaniem ciał obcych i wody (PN-EN 60529). Posiadają oznakowanie CE i są zgodne z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa produktów elektrycznych.

Zastosowanie

Przezroczyste drzwi PrismaSeT XS DPSXS-3-13-P znajdują zastosowanie w nowych i modernizowanych instalacjach elektrycznych, zarówno w budynkach mieszkalnych, jak i obiektach komercyjnych.

• Obudowy rozdzielnic podtynkowych i natynkowych – szybka identyfikacja i dostęp do aparatury.
• Małe pomieszczenia techniczne – estetyczne i funkcjonalne rozwiązanie do zabezpieczenia aparatury.
• Modernizacje istniejących instalacji – wymiana starych drzwi na nowoczesne, przezroczyste rozwiązania.
• Obiekty przemysłowe – trwałość i odporność na warunki eksploatacyjne.

Wskazówki Montażowe

Montaż drzwi powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w chronionej obudowie. Drzwi można zamontować z lewej lub prawej strony obudowy – należy dostosować zawiasy do wybranego kierunku otwarcia. Przymocować drzwi do obudowy za pomocą dołączonych elementów mocujących, zachowując odpowiednie napięcie zawiasów. Sprawdzić stabilność i płynność ruchu drzwi po montażu. Upewnić się, że temperatura otoczenia podczas montażu mieści się w zakresie pracy drzwi.

FAQ

• Czy drzwi można zamontować na obudowie z już zainstalowanymi aparatami? Tak, drzwi są kompatybilne z obudowami PrismaSeT XS o konfiguracji 3 rzędów po 13 modułów. Przed montażem należy upewnić się, że aparatura jest odpowiednio zabezpieczona i nie utrudni zamknięcia drzwi.
• Jaki jest maksymalny kąt otwarcia drzwi? Dokładna wartość kąta otwarcia nie została podana w danych produktu. Zaleca się sprawdzenie dokumentacji technicznej obudowy lub kontakt z producentem.
• Czy drzwi są wyposażone w zamek? W standardowym wyposażeniu nie ma zamka. Do zabezpieczenia drzwi konieczne jest stosowanie dodatkowego klucza blokującego (numer identyfikacyjny należy podać przy zamówieniu).
