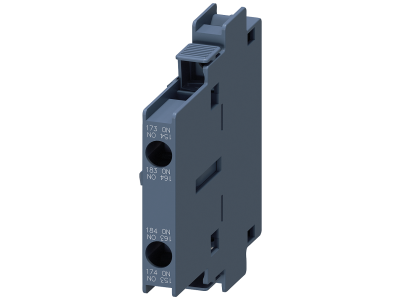

Blok łączników pomocniczych 2NO, EN50005, 10 mm, wielk. S3-S12 do styczników silnikowych, 2pol. | 3RH1921-1KA20 Siemens

Alternatywny kod produktu: 3RH19211KA20

Opis i Kluczowe Cechy

Blok łączników pomocniczych 2NO (symbol 3RH1921-1KA20) przeznaczony do rozbudowy zestyków pomocniczych w stycznikach silnikowych. Dwa styki normalnie otwarte (2NO) umożliwiają dodanie dodatkowych obwodów sterowniczych. Szerokość 10 mm pozwala na kompaktową instalację w ograniczonej przestrzeni. Przystosowany do współpracy ze stycznikami silnikowymi wielkości S3–S12.

• 2 styki normalnie otwarte (2NO): Zwiększają liczbę dostępnych zestyków pomocniczych w obwodzie sterowniczym, co ułatwia realizację złożonych układów logicznych.
• Szerokość 10 mm: Oszczędza miejsce w szafie sterowniczej, umożliwiając gęstsze upakowanie aparatury.
• Przeznaczony do styczników S3–S12: Gwarantuje mechaniczną i elektryczną kompatybilność z wybranymi stycznikami silnikowymi, co ułatwia montaż i zapewnia niezawodność połączeń.

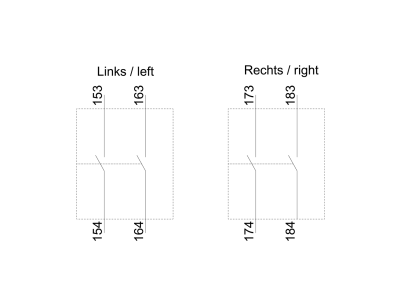

• Zgodność z układem styków EN 50005: Standaryzowane rozmieszczenie styków ułatwia projektowanie i okablowanie układów sterowania.
• 2-polowa konstrukcja: Umożliwia jednoczesne przełączanie dwóch niezależnych obwodów, co zwiększa funkcjonalność w aplikacjach wymagających redundancji lub separacji.

Zgodność z Normami

Blok łączników pomocniczych został zaprojektowany zgodnie z normą EN 50005, która określa układ styków dla przekaźników i styczników. Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Blok łączników pomocniczych 2NO znajduje zastosowanie wszędzie tam, gdzie konieczne jest rozszerzenie zestyków pomocniczych w stycznikach silnikowych. Umożliwia sygnalizację stanu pracy, sterowanie dodatkowymi urządzeniami oraz realizację sekwencji logicznych.

• Rozbudowa obwodów sterowniczych w stycznikach silnikowych wielkości S3–S12.
• Sygnalizacja stanu załączenia lub wyłączenia stycznika (poprzez zestyk zwierny).
• Przekazywanie impulsów sterujących do przekaźników, PLC lub innych elementów automatyki.
• Wykorzystanie w układach wzajemnego blokowania i zabezpieczeń (przy odpowiednim połączeniu styków).

Wskazówki Montażowe

Montaż bloku łączników pomocniczych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od całego układu. Blok mocuje się bezpośrednio na styczniku silnikowym zgodnie z instrukcją producenta (wielkość S3–S12). Podłączenie przewodów należy zrealizować przy użyciu odpowiedniego narzędzia, z zachowaniem zalecanego momentu dokręcania śrub (jeśli dotyczy). Przekrój przewodów dobrać do spodziewanego obciążenia prądowego, zgodnie z dokumentacją techniczną.

FAQ

• Czy blok łączników pomocniczych posiada styki normalnie otwarte czy normalnie zamknięte? Posiada dwa styki normalnie otwarte (2NO).
• Do jakich styczników pasuje ten blok? Przeznaczony jest do styczników silnikowych wielkości S3–S12.
• Jaka jest szerokość modułu? Szerokość wynosi 10 mm, co pozwala na oszczędność miejsca w rozdzielnicy.
