Blok łączników pomocniczych 2NC, EN50005, boczny, 10 mm, S3-S12 | 3RH1921-2KA02 Siemens

Alternatywny kod produktu: 3RH19212KA02

Opis i Kluczowe Cechy

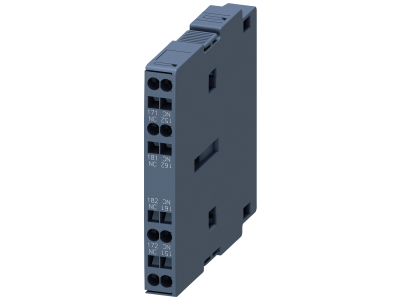

Blok łączników pomocniczych Siemens SIRIUS 3RH1921-2KA02 przeznaczony do montażu bocznego na stycznikach serii 3RT1 o wielkości S3-S12. Wyposażony w dwa styki normalnie zamknięte (2NC) o szerokości zaledwie 10 mm, co pozwala na efektywną rozbudowę obwodów sterowniczych bez zajmowania dodatkowej przestrzeni w rozdzielnicy. Montaż odbywa się beznarzędziowo – moduł zatrzaskuje się bezpośrednio na styczniku, skracając czas instalacji.

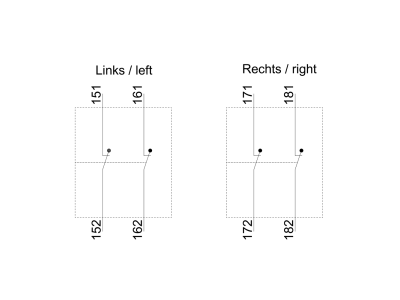

• 2 styki NC (normalnie zamknięte): Zapewniają rozłączanie obwodu sterowania w stanie spoczynku, co jest wymagane w aplikacjach bezpieczeństwa i sygnalizacji awaryjnej – styki otwierają się natychmiast po zadziałaniu stycznika.

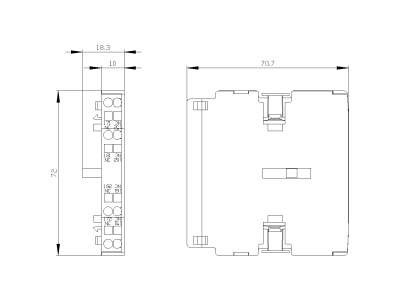

• Szerokość 10 mm: Minimalne zajęcie miejsca na szynie DIN lub w styczniku, umożliwiające montaż nawet w ciasnych rozdzielnicach modułowych.
• Montaż boczny, beznarzędziowy: Blok zatrzaskuje się bez użycia narzędzi na boku stycznika 3RT1, co przyspiesza instalację i ułatwia późniejszą rozbudowę układu.
• Kompatybilność ze stycznikami 3RT1 (S3-S12): Dedykowany do serii SIRIUS 3RT1 w zakresie wielkości S3-S12, gwarantuje pewne połączenie mechaniczne i elektryczne.
• Wykonanie zgodne z EN50005: Standard wymiarowy i montażowy zapewniający unifikację z innymi komponentami systemu SIRIUS.

Zgodność z Normami

Produkt zaprojektowany i wykonany zgodnie z normą DIN EN 50005, która określa wymiary i układ wyprowadzeń łączników pomocniczych. Posiada oznaczenie CE i jest przeznaczony do pracy w systemach sterowania zgodnych z wymaganiami dyrektyw niskonapięciowej (LVD) i kompatybilności elektromagnetycznej (EMC). Szczegółowe parametry elektryczne (prąd znamionowy, napięcie) należy sprawdzić w dokumentacji technicznej dołączonej do stycznika.

Zastosowanie

Blok łączników pomocniczych 2NC znajduje zastosowanie wszędzie tam, gdzie wymagane jest dodatkowe sprzężenie zwrotne lub sygnalizacja stanu stycznika w obwodzie sterowniczym. Dzięki stykom normalnie zamkniętym idealnie nadaje się do realizacji obwodów bezpieczeństwa i blokad.

• Rozbudowa zestyków pomocniczych w stycznikach mocy serii 3RT1 (S3-S12) – np. w układach rozruchu silników, sterowaniu oświetleniem, ogrzewaniem.
• Impulsowanie do styczników pomocniczych lub przekaźników – styk NC może być wykorzystany do sygnalizacji wyłączenia lub blokady załączenia.
• Sygnalizacja stanu pracy w szafach sterowniczych – np. zapalenie diody LED po załączeniu stycznika (przy odpowiednim podłączeniu styku NC w obwodzie sygnalizacyjnym).
• Automatyka budynkowa i przemysłowa – sterowanie sekwencyjne, blokady krzyżowe, obwody stopu awaryjnego z wymuszonym rozłączaniem.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Blok łącznika mocuje się beznarzędziowo: wsuń w boczne gniazdo stycznika 3RT1 aż do zatrzaśnięcia. Nie przekraczaj dopuszczalnego momentu dokręcania śrub stycznika – wartości podane są w dokumentacji producenta. Przekrój przewodów dobieraj do prądu obwodu sterowniczego (zalecane 0,5–1,5 mm² przy typowym obciążeniu). Po zakończeniu montażu sprawdź działanie mechaniczne – styki powinny przełączać się płynnie i bez oporów.

FAQ

• Czy blok łączników jest podświetlany (z diodą LED)? Nie. Produkt nie zawiera elementów podświetlających. Jest to czysty łącznik pomocniczy z dwoma stykami normalnie zamkniętymi. Do sygnalizacji stanu można podłączyć zewnętrzną lampkę lub diodę LED w obwodzie sterowniczym.
• Jaki stopień ochrony (IP) ma ten blok? Producent nie podaje oddzielnego stopnia ochrony dla tego akcesorium. W typowej instalacji w rozdzielnicy zamkniętej cały zestaw (stycznik + blok) uzyskuje stopień ochrony IP20. W przypadku montażu w trudnych warunkach środowiskowych należy zastosować odpowiednią obudowę.
• Czy styki w tym bloku pracują jako normalnie zamknięte (NC) czy normalnie otwarte (NO)? Blok posiada dwa styki normalnie zamknięte (2NC). Oznacza to, że w stanie spoczynku stycznika (cewka niezasilona) obwód jest zamknięty. Po załączeniu stycznika styki rozwierają się (otwierają obwód).
