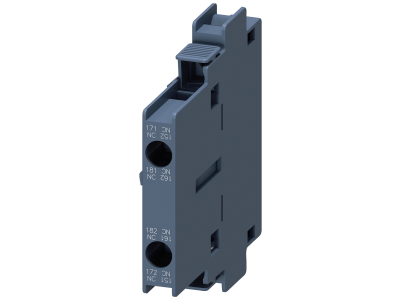

Blok łączników pomocniczych 2NC, EN50005, 10 mm, wielk. S3-S12 do styczników silnikowych, 2pol. | 3RH1921-1KA02 Siemens

Alternatywny kod produktu: 3RH19211KA02

Opis i Kluczowe Cechy

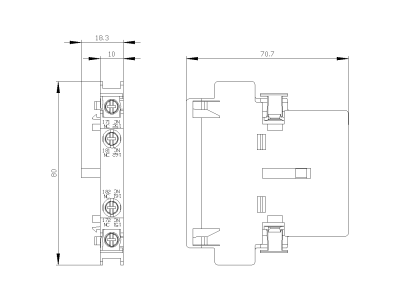

Blok łączników pomocniczych Siemens (symbol 3RH1921-1KA02) wyposażony w dwa styki normalnie zamknięte (2NC), zaprojektowany do rozbudowy zestyków pomocniczych w stycznikach silnikowych wielkości S3–S12. Szerokość modułu 10 mm pozwala na montaż w wąskich rozdzielnicach, oszczędzając miejsce w szafie sterowniczej. Produkt zgodny z normą EN50005, co gwarantuje standardowe rozmieszczenie styków i ułatwia projektowanie okablowania.

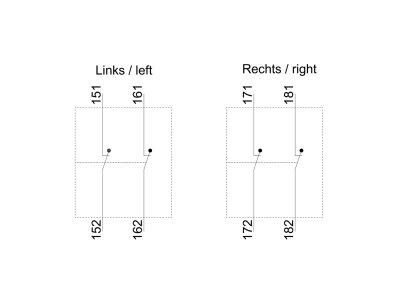

• 2 styki NC (normalnie zamknięte): Umożliwiają realizację funkcji sygnalizacyjnych oraz blokad w obwodach sterowniczych, np. informację o wyłączeniu stycznika.
• Szerokość 10 mm: Kompaktowa budowa pozwala na gęste upakowanie aparatury w rozdzielnicach, co jest szczególnie istotne przy rozbudowie istniejących układów.
• Kompatybilność ze stycznikami S3–S12: Dedykowany montaż na stycznikach silnikowych z rodziny SIRIUS, gwarantujący pewne połączenie mechaniczne i elektryczne.
• Norma EN50005: Standardowe rozmieszczenie styków pomocniczych ułatwia planowanie obwodów i zapewnia zgodność z wieloma układami sterowania.
• Solidna konstrukcja SIRIUS: Sprawdzona jakość i niezawodność w aplikacjach przemysłowych, łatwość integracji z modułowym systemem Siemens.

Zgodność z Normami

Łącznik pomocniczy został zaprojektowany i wyprodukowany zgodnie z normą EN50005, która określa wymiary i rozmieszczenie styków dla łączników pomocniczych w obwodach sterowniczych. Posiada deklarację zgodności CE, co potwierdza spełnienie zasadniczych wymogów dyrektyw Unii Europejskiej.

Zastosowanie

Blok łączników pomocniczych 3RH1921-1KA02 służy do rozbudowy zestyków pomocniczych w stycznikach silnikowych, umożliwiając realizację dodatkowych funkcji logicznych, sygnalizacyjnych i blokad w obwodach sterowniczych. Idealne rozwiązanie w układach automatyki przemysłowej i budynkowej.

• Rozbudowa styczników silnikowych w szafach sterowniczych – dodawanie dodatkowych styków NC do sygnalizacji stanu załącz/wyłącz.
• Realizacja obwodów blokad i zabezpieczeń w układach napędowych.
• Pobieranie sygnałów stanu dla układów PLC lub przekaźników pomocniczych.
• Zastosowanie w rozdzielnicach typu MS, gdzie wymagana jest kompaktowa rozbudowa zestyków.

Wskazówki Montażowe

Montaż i podłączenie bloku łączników pomocniczych może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Łącznik należy zamontować na styczniku silnikowym zgodnie z instrukcją producenta – zwykle bez użycia narzędzi, poprzez zatrzaśnięcie w dedykowanym gnieździe. Przekroje przewodów oraz moment dokręcania śrub (jeśli występują) muszą być zgodne z dokumentacją techniczną stycznika. Instalacja powinna być wykonana z zachowaniem odpowiednich odstępów izolacyjnych oraz zgodnie z normami IEC/EN 60204-1 dla maszyn.

FAQ

• Do jakich styczników pasuje ten blok łączników pomocniczych? Blok przeznaczony jest do styczników silnikowych Siemens o wielkości S3–S12 (np. z rodzin 3RT1, 3RT2). Nie jest kompatybilny z mniejszymi lub większymi obudowami.
• Jakie napięcie i prąd znamionowy wytrzymują styki? Dane techniczne (napięcie i prąd znamionowy) nie są podane w dostępnym zestawie informacji. Należy je sprawdzić w oficjalnej karcie katalogowej producenta dla wariantu z wybranym typem przyłącza.
• Czy łącznik posiada styki z wymuszonym przełączaniem (forced guided)? W danych produktu nie ma informacji o realizacji wymuszonego przełączania. W przypadku wymogu stosowania styku lustrzanego lub wymuszonego należy wybrać dedykowany wariant z rodziny 3RH (np. z oznaczeniem "F" lub "M").
