Drabinka DKD100H50/3N, gr.blachy 1,2 mm (3m) | 455110 Baks

Opis i Kluczowe Cechy

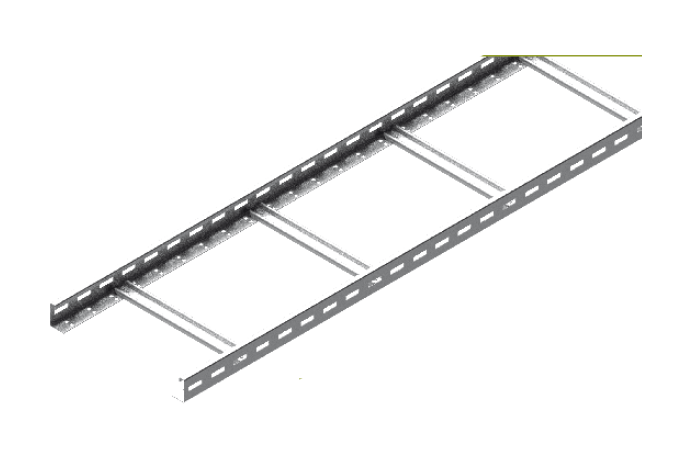

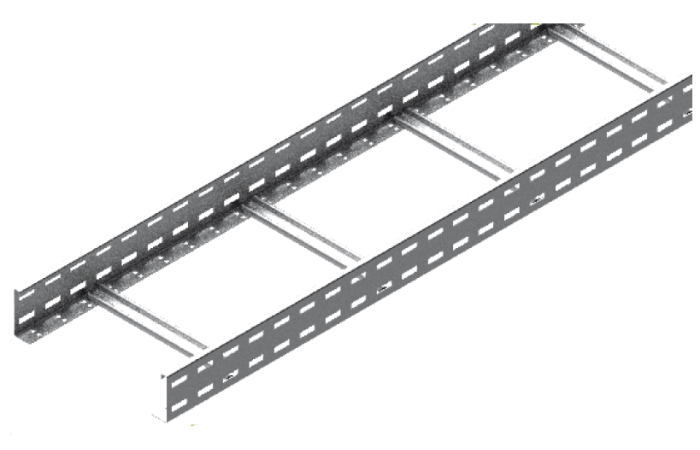

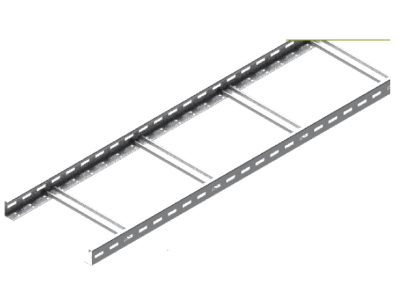

Drabinka kablowa DKD100H50/3N marki BAKS to profesjonalne rozwiązanie systemowe zaprojektowane z myślą o budowie wytrzymałych i bezpiecznych tras kablowych w obiektach przemysłowych oraz komercyjnych. Produkt charakteryzuje się szerokością 100 mm oraz wysokością boku wynoszącą 50 mm, co pozwala na optymalne ułożenie wiązek przewodów o różnych średnicach. Kluczowym atutem konstrukcyjnym jest zastosowanie blachy o grubości 1,2 mm, co bezpośrednio przekłada się na zwiększoną sztywność mechaniczną oraz odporność na odkształcenia pod wpływem ciężaru kabli.

• Solidna konstrukcja: Wykorzystanie stali o grubości 1,2 mm zapewnia stabilność trasy nawet przy pełnym obciążeniu.
• Długość systemowa: Odcinek o długości 3 metrów pozwala na szybki postęp prac montażowych i redukcję liczby połączeń stykowych.
• Perforowane szczeble: Specjalna konstrukcja szczebli umożliwia łatwe mocowanie kabli za pomocą opasek zaciskowych lub uchwytów kablowych typu UK.
• Ochrona antykorozyjna: Produkt został przygotowany do pracy w wymagających warunkach, zapewniając długowieczność instalacji.

Zgodność z Normami

Systemy tras kablowych BAKS, w tym drabinka DKD100H50/3N, są produkowane w oparciu o rygorystyczne normy jakościowe. Produkt spełnia wymagania normy PN-EN 61537, która określa parametry prowadzenia przewodów w systemach korytek i drabinek instalacyjnych. Dzięki zachowaniu standardów produkcyjnych, drabinka zapewnia ciągłość elektryczną niezbędną do prawidłowego uziemienia trasy, co jest kluczowe dla bezpieczeństwa przeciwpożarowego i ochrony przeciwporażeniowej w budynkach.

Zastosowanie

Drabinka DKD100H50/3N znajduje szerokie zastosowanie w miejscach, gdzie wymagana jest wysoka nośność oraz swobodna cyrkulacja powietrza wokół przewodów, co zapobiega ich przegrzewaniu. Jest idealnym wyborem dla:

• Hal produkcyjnych i magazynowych o dużym zagęszczeniu instalacji elektrycznych.
• Centrów danych i serwerowni, gdzie kluczowe jest uporządkowane prowadzenie magistrali telekomunikacyjnych.
• Infrastruktury energetycznej, w tym rozdzielni i stacji transformatorowych.
• Obiektów użyteczności publicznej wymagających trwałych systemów wsporczych.

Wskazówki Montażowe

Podczas montażu drabinki DKD100H50/3N należy zwrócić szczególną uwagę na odpowiedni dobór elementów wsporczych, takich jak wysięgniki, wsporniki sufitowe czy pręty gwintowane. Zaleca się zachowanie optymalnego rozstawu podpór zgodnie z tabelą obciążeń producenta, aby uniknąć nadmiernego ugięcia konstrukcji. Łączenie kolejnych odcinków drabinek powinno odbywać się przy użyciu dedykowanych łączników wsuwanych lub śrubowych, co gwarantuje sztywność mechaniczną i ciągłość galwaniczną. Przy docinaniu elementów na wymiar, należy pamiętać o zabezpieczeniu krawędzi cięcia farbą cynkową w celu utrzymania ochrony antykorozyjnej.

FAQ

• Czy drabinka nadaje się do montażu pionowego? Tak, konstrukcja drabinki DKD100H50/3N pozwala na prowadzenie tras zarówno w poziomie, jak i w pionie, pod warunkiem zastosowania odpowiednich uchwytów kablowych stabilizujących przewody na szczeblach.
• Jaka jest główna zaleta blachy 1,2 mm w porównaniu do cieńszych wariantów? Grubsza blacha (1,2 mm) znacząco podnosi parametry wytrzymałościowe, co pozwala na rzadsze rozmieszczenie podpór oraz bezpieczne układanie ciężkich kabli energetycznych bez ryzyka deformacji burt drabinki.
• Czy produkt jest kompatybilny z akcesoriami innych serii BAKS? Tak, system H50 jest w pełni kompatybilny z szeroką gamą kształtek, łuków, trójników oraz elementów mocujących marki BAKS o tej samej wysokości boku.
