Drabinka DKD100H45/3N, gr.blachy 1,2 mm (3m) | 445110 Baks

Opis i Kluczowe Cechy

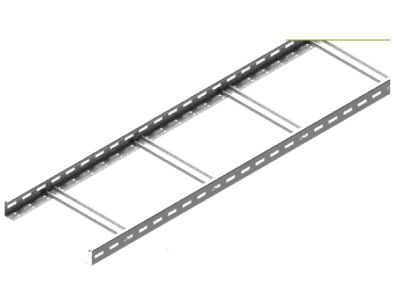

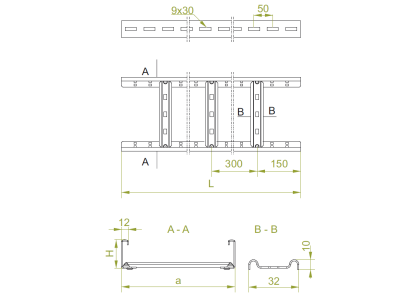

Drabinka kablowa DKD100H45/3N renomowanej marki BAKS to profesjonalny element konstrukcyjny przeznaczony do budowy zaawansowanych systemów tras kablowych. Produkt charakteryzuje się szerokością 100 mm oraz wysokością boku wynoszącą 45 mm, co pozwala na bezpieczne i uporządkowane układanie przewodów o różnych przekrojach. Kluczowym atutem tego modelu jest zastosowanie blachy o grubości znamionowej 1,2 mm, co bezpośrednio przekłada się na wysoką sztywność konstrukcji oraz znaczną nośność, pozwalającą na montaż ciężkich wiązek kabli energetycznych. Odcinek o długości 3 metrów optymalizuje proces instalacji, redukując liczbę niezbędnych punktów łączenia, co zwiększa stabilność całej magistrali.

• Wysoka odporność mechaniczna dzięki zastosowaniu stali o grubości 1,2 mm.
• Perforowane szczeble umożliwiające łatwe mocowanie kabli za pomocą opasek zaciskowych lub uchwytów.
• Optymalna wysokość boku 45 mm chroniąca kable przed wypadnięciem i uszkodzeniami bocznymi.
• Długość 3000 mm ułatwiająca szybkie prowadzenie długich ciągów komunikacyjnych.

Zgodność z Normami

Systemy tras kablowych BAKS są projektowane z myślą o najwyższych standardach bezpieczeństwa i trwałości. Drabinka DKD100H45/3N jest w pełni zgodna z normą PN-EN 61537, która określa wymagania i metody badań systemów korytek i drabinek kablowych do prowadzenia przewodów. Produkt posiada odpowiednie zabezpieczenie antykorozyjne (standardowo cynkowanie metodą Sendzimira), co gwarantuje długotrwałą eksploatację w środowiskach o kategorii korozyjności zgodnej z przeznaczeniem technicznym produktu.

Zastosowanie

Drabinka DKD100H45/3N znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych i teletechnicznych. Jest idealnym rozwiązaniem dla:

• Hal przemysłowych i magazynowych, gdzie wymagane jest prowadzenie tras o dużej masie kabli.
• Budynków użyteczności publicznej i biurowców w przestrzeniach podsufitowych i technicznych.
• Centrów danych i serwerowni, zapewniając przejrzyste i bezpieczne ułożenie okablowania strukturalnego.
• Infrastruktury energetycznej, gdzie kluczowa jest niezawodność i łatwy dostęp do instalacji podczas konserwacji.

Wskazówki Montażowe

Podczas montażu drabinki DKD100H45/3N należy przestrzegać zasad sztuki elektroinstalacyjnej:

• Do łączenia kolejnych odcinków drabinek należy stosować dedykowane łączniki wzdłużne (np. LDC lub LDO), co zapewnia ciągłość mechaniczną oraz elektryczną (ochrona przeciwporażeniowa).
• Rozstaw podpór (wsporników ściennych lub wieszaków sufitowych) powinien być dobrany zgodnie z diagramem obciążeń producenta, uwzględniając całkowitą masę ułożonych kabli.
• Zaleca się stosowanie śrub z łbem grzybkowym (np. SGK M6x12), aby zminimalizować ryzyko uszkodzenia izolacji przewodów podczas ich przeciągania wewnątrz drabinki.
• W przypadku cięcia drabinki na wymiar, krawędzie należy zabezpieczyć farbą cynkową w celu ochrony przed korozją.

FAQ

Czy drabinka DKD100H45/3N nadaje się do montażu pionowego? Tak, konstrukcja drabinkowa jest idealna do prowadzenia pionowych pionów kablowych, pod warunkiem zastosowania odpowiednich uchwytów kablowych mocujących przewody do szczebli.

Jaka jest różnica między drabinką a korytkiem pełnym? Drabinka zapewnia znacznie lepszą wentylację kabli, co jest kluczowe przy przewodach zasilających wydzielających ciepło, oraz pozwala na łatwiejsze wprowadzanie i wyprowadzanie kabli w dowolnym miejscu trasy.

Czy produkt jest odporny na ogień? Systemy BAKS posiadają certyfikaty E30, E60, E90 dla wybranych konfiguracji. W celu potwierdzenia odporności ogniowej konkretnego układu należy zapoznać się z aprobatą techniczną dla danego systemu mocowań.
