Przewód neutralny, łączące wyprzedzająco do mocowania przedniego, wyposażenie | 3LD9280-0B Siemens

Alternatywny kod produktu: 3LD92800B

Opis i Kluczowe Cechy

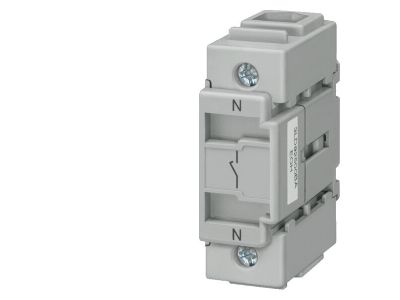

Przewód neutralny 3LD9280-0B firmy Siemens to wyposażenie dodatkowe do wyłączników głównych i awaryjnych SENTRON 3LD2. Dzięki funkcji łączenia wyprzedzającego (early-make) zapewnia bezpieczne przełączanie przewodu neutralnego – łączy go przed stykami głównymi i odłącza po nich. Przeznaczony do mocowania przedniego, ułatwia instalację w rozdzielnicach i szafach sterowniczych przy zachowaniu kompaktowej zabudowy.

• Funkcja łączenia wyprzedzającego (early-make): gwarantuje prawidłową sekwencję łączenia przewodu neutralnego względem faz, co eliminuje ryzyko przepięć i zachowuje bezpieczeństwo użytkowników.
• Mocowanie przednie (front mounting): umożliwia łatwy dostęp i szybki montaż w wyłącznikach serii 3LD2, bez konieczności demontażu innych elementów.
• Dedykowany do wyłączników SENTRON 3LD2: kompatybilny z wariantami wyłączników głównych i awaryjnych o prądzie znamionowym od 16 A do 250 A, pozwala na kompletną konfigurację zgodnie z potrzebami aplikacji.
• Solidna konstrukcja Siemensa: zapewnia długą żywotność i niezawodność w warunkach przemysłowych, przy zachowaniu styków o wysokiej odporności na zużycie.
• Kompatybilność z obudowami szczelnymi: przy zastosowaniu hermetycznie zamkniętej obudowy wyłącznika umożliwia uzyskanie stopnia ochrony do IP65, odpowiedniego do pracy w otwartej przestrzeni.

Zgodność z Normami

Produkt jest zgodny z wymaganiami europejskich norm bezpieczeństwa i posiada certyfikację CE. Jako element systemu SENTRON 3LD2 współpracuje z wyłącznikami spełniającymi międzynarodowe aprobaty IEC, UL oraz dla przemysłu stoczniowego. Sam przewód neutralny został zaprojektowany zgodnie z dyrektywami UE oraz standardami DIN obowiązującymi w aparaturze modułowej.

Zastosowanie

Przewód neutralny 3LD9280-0B stosuje się w wyłącznikach głównych i awaryjnych SENTRON 3LD2 wszędzie tam, gdzie wymagane jest bezpieczne odłączanie przewodu neutralnego przed fazami (lub łączenie go po fazach). Znajduje zastosowanie w następujących scenariuszach:

• Sterowanie silnikami indukcyjnymi trójfazowymi – zapewnia zachowanie ciągłości obwodu neutralnego podczas rozruchu i zatrzymania.
• Systemy klimatyzacji i wentylacji – umożliwia bezpieczne odłączanie zasilania przy jednoczesnym rozłączaniu N.
• Maszyny obróbcze i przetwórcze w budowie maszyn oraz systemach przenośnikowych – podnosi poziom bezpieczeństwa obsługi.
• Instalacje w przemyśle chemicznym, spożywczym i napojów – realizuje wymogi norm dla stref zagrożonych i mokrych.

Wskazówki Montażowe

Montaż przewodu neutralnego 3LD9280-0B powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Element mocuje się od przodu w wyłączniku SENTRON 3LD2 zgodnie z instrukcją producenta – nie wymaga użycia szyny TH35, ale należy zapewnić odpowiednią wolną przestrzeń montażową. Przekrój przyłączanych przewodów dobrać do prądu znamionowego obwodu (zgodnie z dokumentacją techniczną). Po zakończeniu instalacji sprawdzić poprawność połączeń oraz działanie sekwencji łączenia przewodu neutralnego względem styków głównych.

FAQ

• Czy przewód neutralny 3LD9280-0B ma podświetlenie lub wskaźnik LED? Nie, jest to element pasywny – przewód neutralny z funkcją łączenia wyprzedzającego, bez żadnych elementów sygnalizacyjnych.
• Jaki stopień ochrony IP zapewnia ten przewód neutralny? Sam przewód neutralny nie ma określonego stopnia ochrony – jest elementem wewnętrznym wyłącznika. Ostateczny stopień ochrony całego zestawu zależy od obudowy wyłącznika (może osiągnąć IP65 przy zastosowaniu hermetycznie zamkniętej obudowy).
• Czy jest kompatybilny ze wszystkimi wyłącznikami serii 3LD2? Tak, przewód neutralny 3LD9280-0B jest przeznaczony do mocowania przedniego w pełnej gamie wyłączników głównych i awaryjnych SENTRON 3LD2 (warianty prądowe od 16 A do 250 A). Należy upewnić się, że w wyłączniku jest wolne gniazdo do montażu tego akcesorium.
