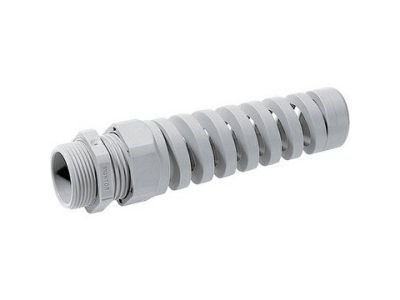

Dławnica z odgiętką SKINTOP BS-M 20x1,5 RAL 7035 LGY | 53111820 Lapp Kabel

Opis i Kluczowe Cechy

Dławnica kablowa z odgiętką SKINTOP BS-M 20×1,5 RAL 7035 LGY (numer katalogowy 53111820) zapewnia skuteczną ochronę przewodów przed nadmiernym zginaniem. Wyposażona w gwint M20, zakres zaciskania 6–13 mm i stopień ochrony IP68 (5 bar / 30 min) oraz IP69. Szerokość klucza 25 mm umożliwia szybki montaż standardowymi narzędziami.

• Gwint M20 × 1,5: Kompatybilny z typowymi przepustami i obudowami, co ułatwia instalację w rozdzielnicach, puszkach i maszynach.
• Zakres dławienia 6–13 mm: Elastyczność doboru do przewodów o różnych średnicach – jeden model obsługuje wiele kabli.
• Stopień ochrony IP68 (5 bar/30 min) i IP69: Odporność na długotrwałe zanurzenie oraz mycie wysokociśnieniowe, idealna do mokrych i przemysłowych środowisk.
• Odgiętka ochronna (zgodna z VDE 0700-1): Zabezpiecza przewód przed ostrym wygięciem i pękaniem, zwiększając trwałość połączenia w ruchomych aplikacjach.
• Kolor RAL 7035 (jasnoszary): Neutralny odcień pasujący do większości urządzeń i konstrukcji.

Zgodność z Normami

Produkt spełnia wymagania normy VDE 0700-1 dotyczącej ochrony przewodów przed nadmiernym zginaniem. Posiada certyfikację CE potwierdzającą zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Dławnica z odgiętką SKINTOP BS-M jest przeznaczona do miejsc, gdzie przewody podlegają ciągłym ruchom lub są narażone na zalanie. Sprawdza się w następujących scenariuszach:

• Aplikacje oświetleniowe i nagłośnieniowe – ochrona przewodów w oprawach ruchomych i statycznych.
• Urządzenia ręczne – zabezpieczenie kabli przed pękaniem przy częstych zmianach pozycji.
• Robotyka i ruchome części maszyn – zapewnienie niezawodności w dynamicznych liniach produkcyjnych.
• Przewody do urządzeń elektrycznych, które podczas normalnego użytkowania poruszają się – zgodnie z wymogami VDE 0700-1.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Dławnicę należy wkręcić w otwór gwintowany M20, a przewód umieścić w zakresie dławienia 6–13 mm. Dokręcać momentem zgodnym z dokumentacją producenta (brak konkretnej wartości w danych) za pomocą klucza o szerokości 25 mm. Przekrój żył przewodu dobrać do obciążenia prądowego i rodzaju instalacji.

FAQ

• Jaki jest zakres dławienia tej dławnicy? Minimalna średnica przewodu to 6 mm, maksymalna 13 mm. Producent gwarantuje szczelność w tym zakresie.
• Czy dławnica chroni przewód przed pękaniem? Tak, wbudowana odgiętka zapobiega ostremu zginaniu, co jest zgodne z wymaganiami VDE 0700-1 – rozwiązanie przeznaczone do przewodów giętkich.
• Jaki stopień ochrony posiada dławnica? IP68 (5 bar przez 30 minut) oraz IP69 – odporna na długotrwałe zanurzenie i mycie wodą pod wysokim ciśnieniem.
