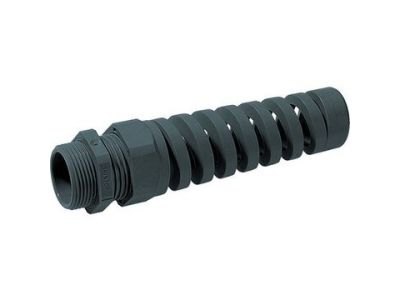

Dławnica z odgiętką SKINTOP BS-M 12X1,5, czarny | 53111700 Lapp Kabel

Opis i Kluczowe Cechy

Dławnica z odgiętką SKINTOP BS-M o symbolu 53111700 to rozwiązanie do ochrony przewodów giętkich przed pękaniem w miejscach narażonych na dynamiczne zginanie. Wyposażona w gwint M12, zakres dławienia 3,5–7 mm oraz stopień ochrony IP68 (5 bar/30 min) i IP69, zapewnia niezawodną szczelność nawet w wymagających warunkach. Odporność na promieniowanie UV umożliwia pracę na zewnątrz. Kolor czarny (RAL 9005).

• Gwint M12 i szerokość klucza 15 mm: Standardowy rozmiar ułatwia szybki i pewny montaż w typowych otworach instalacyjnych.
• Zakres dławienia 3,5–7 mm: Uniwersalność do przewodów o średnicach od 3,5 do 7 mm, co pozwala na elastyczne dopasowanie do różnych kabli.
• Stopień ochrony IP68 (5 bar/30 min) i IP69: Odporność na długotrwałe zanurzenie w wodzie oraz na strumień wody pod wysokim ciśnieniem – gwarancja niezawodności w trudnych warunkach przemysłowych i zewnętrznych.
• Odporność na promieniowanie UV: Materiał dławnicy nie ulega degradacji pod wpływem słońca, co zapewnia długą żywotność w instalacjach zewnętrznych.
• Ochrona przed gięciem (odgiętka): Zabezpiecza przewód przed pękaniem przy ciągłych ruchach, wibracjach i wielokrotnym zginaniu – kluczowe dla aplikacji z ruchomymi częściami maszyn.

Zgodność z Normami

Dławnica SKINTOP BS-M 12X1,5 została zaprojektowana z myślą o wymaganiach normy VDE 0700-1 dotyczącej ochrony przewodów przed nadmiernym zginaniem w urządzeniach elektrycznych i maszynach. Produkt spełnia europejskie standardy jakości i bezpieczeństwa, co potwierdza deklaracja zgodności producenta.

Zastosowanie

Dzięki odgiętce i wysokiej szczelności dławnica SKINTOP BS-M sprawdza się wszędzie tam, gdzie przewody są narażone na ruchy, wibracje lub konieczność ochrony przed zgięciem. Rekomendowana do:

• Aplikacji oświetleniowych i nagłośnieniowych – zabezpieczenie kabli w ruchomych oprawach i elementach scenicznych.
• Urządzeń ręcznych – ochrona przewodów przed pękaniem w miejscach uchwytów i przegubów.
• Robotyki i ruchomych części maszyn – przewody sterownicze i zasilające podlegające wielokrotnemu zginaniu.
• Przewodów do urządzeń elektrycznych wymagających zgodności z VDE 0700-1 – np. w maszynach z dynamicznie pracującymi kablami.

Wskazówki Montażowe

Montaż dławnicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w instalacji. Dławnicę wkręcać ręcznie w gwint M12, a następnie dokręcić kluczem płaskim o szerokości 15 mm zgodnie z momentem dokręcania podanym w dokumentacji producenta. Należy dobrać przewód o średnicy mieszczącej się w zakresie 3,5–7 mm, aby zapewnić prawidłowe uszczelnienie i działanie odgiętki.

FAQ

• Jaką średnicę kabla można zastosować z tą dławnicą? Zakres dławienia wynosi od 3,5 mm do 7 mm. Należy dobrać przewód o średnicy mieszczącej się w tym przedziale, aby zagwarantować szczelność i skuteczną ochronę przed gięciem.
• Jakie stopnie ochrony ma dławnica SKINTOP BS-M? Produkt posiada IP68 (zanurzenie do 5 barów przez 30 minut) oraz IP69 (odporność na strumień wody pod wysokim ciśnieniem i temperaturą). Dzięki temu sprawdza się w trudnych warunkach przemysłowych i zewnętrznych.
• Czy dławnica nadaje się do zastosowań zewnętrznych? Tak, materiał dławnicy jest odporny na promieniowanie UV, co zapobiega degradacji pod wpływem słońca. Można ją stosować na zewnątrz bez ryzyka utraty właściwości mechanicznych i uszczelniających.
