Dławnica SKINTOP MS-M-XL 25X1,5 | 53112035 Lapp Kabel

Opis i Kluczowe Cechy

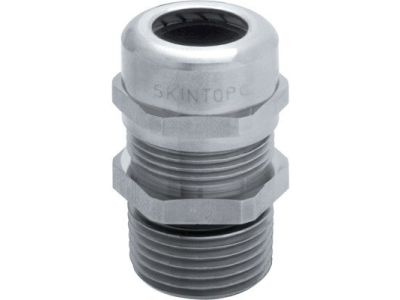

Dławnica kablowa SKINTOP MS-M-XL (symbol 53112035) z gwintem M25 to element uszczelniająco-odciążający wykonany z mosiężnego niklowanego korpusu. Dzięki zakresowi dławienia 9–17 mm umożliwia bezpieczne przeprowadzenie przewodów o zróżnicowanych średnicach, a wyjątkowo długi gwint przyłączeniowy sprawdza się w obudowach o grubych ścianach. Uzyskane klasy ochrony IP68 (10 barów, 30 min) oraz IP69 gwarantują odporność na długotrwałe zanurzenie i strumienie wody pod wysokim ciśnieniem.

• Zakres dławienia 9–17 mm: uniwersalne dopasowanie do wielu średnic przewodów – elastyczność w doborze kabli bez konieczności stosowania dodatkowych redukcji.
• Mosiądz niklowany: doskonała odporność na korozję i obciążenia mechaniczne – niezawodność w agresywnym środowisku przemysłowym i na zewnątrz budynków.
• Długi gwint przyłączeniowy: bezpieczne mocowanie nawet w obudowach o grubości ścianki do kilkunastu milimetrów – stabilność połączenia w warunkach wibracji.
• Odporność UV oraz chemiczna: praca w pełnym nasłonecznieniu i narażeniu na substancje żrące – wydłużona żywotność instalacji.
• IP68 (10 bar / 30 min) i IP69: hermetyczne uszczelnienie przed zanurzeniem i myciem wysokociśnieniowym – bezpieczeństwo w aplikacjach wymagających najwyższej szczelności.

Zgodność z Normami

Dławnica SKINTOP MS-M-XL została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa i jakości. Posiada certyfikat CE oraz deklarację zgodności producenta. Stopnie ochrony IP68 i IP69 potwierdzają spełnienie wymagań normatywnych dla uszczelnień w warunkach ekstremalnych. Materiał (mosiądz niklowany) jest zgodny z dyrektywami dotyczącymi ograniczenia substancji niebezpiecznych (RoHS).

Zastosowanie

Dzięki wyjątkowo długiemu gwintowi, szerokiemu zakresowi dławienia oraz wysokiej odporności mechaniczno-chemicznej, dławnica sprawdza się w wymagających instalacjach przemysłowych i zewnętrznych.

• Budowa maszyn i aparatury przemysłowej – szczelne wprowadzenie przewodów do szaf sterowniczych o grubych ścianach.
• Pomiary, sterowanie i regulacja – ochrona połączeń kablowych przed wilgocią i pyłem w układach automatyki.
• Przemysł chemiczny oraz obszary z ryzykiem korozji – odporność na agresywne media i opary.
• Instalacje zewnętrzne (narażone na UV, deszcz, mróz) – dławnica pracuje w pełnym zakresie temperatur z zachowaniem szczelności.

Wskazówki Montażowe

Montaż dławnicy powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Dławicę należy wkręcić w otwór gwintowany M25 na całej długości gwintu, dokręcając momentem zgodnym z dokumentacją producenta (typowy zakres 3–5 Nm dla stali/mosiądzu). Przekrój przewodu musi mieścić się w zakresie dławienia 9–17 mm. Po wprowadzeniu kabla dokręcić nakrętkę kontrującą tak, aby zapewnić odciążenie i szczelność, nie powodując deformacji izolacji.

FAQ

• Czy dławnica nadaje się do montażu na zewnątrz w pełnym słońcu? Tak, materiał (mosiądz niklowany) oraz odporność UV zapewniają stabilność w warunkach zewnętrznych, w tym przy stałej ekspozycji na promieniowanie słoneczne – o ile temperatura otoczenia mieści się w zakresie podanym w karcie technicznej.
• Jaki jest stopień ochrony po montażu? Dławnica gwarantuje IP68 (10 barów przez 30 min) oraz IP69, jeśli jest prawidłowo zamontowana z przewodem o średnicy w zakresie dławienia. Oznacza to odporność na długotrwałe zanurzenie i mycie strumieniem pod wysokim ciśnieniem.
• Czy mogę użyć dławnicy do kabli o średnicy 8 mm lub 18 mm? Nie, zakres dławienia wynosi 9–17 mm. Dla przewodów spoza tego przedziału należy dobrać dławnicę o odpowiednim gwincie i zakresie (np. SKINTOP MS-M-XL z innym rozmiarem).
