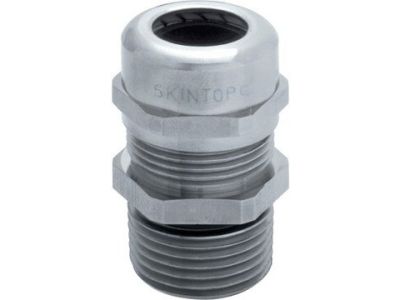

Dławnica SKINTOP MS-M-XL 16X1,5 | 53112015 Lapp Kabel

Opis i Kluczowe Cechy

Dławnica kablowa SKINTOP MS-M-XL 16×1,5 (symbol 53112015) produkcji Lapp to profesjonalne rozwiązanie do uszczelniania i odciążania przewodów w obudowach o grubych ścianach. Wykonana z mosiądzu niklowanego, zapewnia wysoką odporność mechaniczną i chemiczną. Gwint M16 oraz zakres dławienia 4,5–10 mm umożliwiają elastyczne dopasowanie do różnych średnic kabli. Dzięki długiemu gwintowi przyłączeniowemu wersja XL doskonale sprawdza się w przypadku obudów o zwiększonej grubości ścianki.

• Gwint M16 – długi gwint przyłączeniowy: przeznaczony do obudów o grubych ścianach, umożliwia pewne osadzenie i stabilne prowadzenie kabla.
• Zakres dławienia 4,5–10 mm: szeroki zakres zaciskania pozwala dopasować dławnicę do wielu typowych średnic zewnętrznych przewodów bez wymiany wkładki.
• Mosiądz niklowany: wysoka odporność na korozję i obciążenia chemiczne, idealna do pracy w agresywnym środowisku przemysłowym.
• IP68 (10 bar / 30 min) oraz IP69: doskonałe uszczelnienie chroni wnętrze obudowy przed pyłem i strumieniami wody pod wysokim ciśnieniem – nawet w warunkach mycia pod ciśnieniem.
• Odporność UV: materiał zachowuje parametry przy ekspozycji na promieniowanie ultrafioletowe, co czyni dławnicę odpowiednią do instalacji zewnętrznych.
• Optymalne odciążenie przewodu: konstrukcja zapobiega wyrywaniu i przenoszeniu naprężeń na połączenie wewnątrz obudowy, zwiększając niezawodność.

Zgodność z Normami

Dławnica SKINTOP MS-M-XL spełnia wymagania europejskich norm dotyczących uszczelnień kablowych oraz posiada certyfikat CE. Jej parametry IP68 (10 bar / 30 minut) i IP69 potwierdzają skuteczność ochrony przed wnikaniem pyłu i wody, zgodnie z klasyfikacją stopni ochrony obudów (norma EN 60529). Produkt jest zgodny z Dyrektywą Niskonapięciową (LVD) i odpowiedni do stosowania w środowiskach przemysłowych.

Zastosowanie

Dzięki odporności na wysokie obciążenia mechaniczne i chemiczne dławnica znajduje zastosowanie w wymagających obszarach automatyki i energetyki:

• Wprowadzanie i uszczelnianie przewodów sterowniczych, zasilających i pomiarowych w szafach sterowniczych i rozdzielnicach przemysłowych.
• Instalacje w przemyśle chemicznym i petrochemicznym, gdzie występuje narażenie na agresywne substancje i wilgoć.
• Budowa maszyn i urządzeń – odciążenie kabli w punktach przejść przez ścianki obudów o grubości do kilku milimetrów.
• Systemy pomiarowe, sterujące i regulacyjne (MSR) wymagające szczelności IP68/IP69, np. w myjkach czy halach produkcyjnych z częstym czyszczeniem wodą pod ciśnieniem.

Wskazówki Montażowe

Montaż dławnicy powinien być wykonany przez wykwalifikowany personel posiadający odpowiednie uprawnienia. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od instalacji. Dławnicę należy wkręcić w otwór gwintowany obudowy (gwint M16) z użyciem klucza o szerokości 20 mm. Moment dokręcania stosować zgodnie z dokumentacją techniczną producenta. Przekrój i typ przewodu muszą mieścić się w podanym zakresie dławienia (4,5–10 mm średnicy zewnętrznej), aby zapewnić prawidłowe uszczelnienie i odciążenie. Nie przekraczać dopuszczalnej temperatury pracy.

FAQ

• Czy dławnica nadaje się do stosowania na zewnątrz? Tak, materiał (mosiądz niklowany) jest odporny na promieniowanie UV, a stopień ochrony IP68/IP69 chroni przed deszczem, wilgocią i strumieniami wody, dlatego produkt może być używany w instalacjach zewnętrznych w dopuszczalnym zakresie temperatur.
• Jaki jest zakres średnic kabli dla tego modelu? Dławnica SKINTOP MS-M-XL 16×1,5 obejmuje zakres dławienia od 4,5 mm do 10 mm średnicy zewnętrznej przewodu. Pozwala to na stosowanie jej z popularnymi kablami sterowniczymi i zasilającymi o tych wymiarach.
• Czy dławnica wytrzymuje mycie ciśnieniowe? Tak, posiada stopień ochrony IP69, co oznacza odporność na działanie strumieni wody pod wysokim ciśnieniem i temperaturze – typowo spotykane w myjkach przemysłowych. Krótkotrwale wytrzymuje także zanurzenie pod ciśnieniem 10 bar (IP68).
