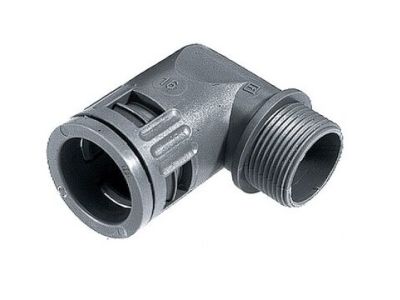

Dławnica kątowa do węża osłonowego SILVYN KLICK 90° PG 13,5 GY | 56000100 Lapp Kabel

Opis i Kluczowe Cechy

Dławnica kątowa SILVYN® KLICK 90° PG 13,5 GY (symbol 56000100) to złączka do węża osłonowego wykonana z poliamidu, przeznaczona do peszla ochronnego o rozmiarze 18. Dzięki kątowi 90° umożliwia prowadzenie węża w ciasnych przestrzeniach, a wysoki stopień szczelności IP68/IP69 gwarantuje ochronę przed pyłem i długotrwałym zanurzeniem. Materiał bezhalogenowy zwiększa bezpieczeństwo pożarowe w instalacjach.

• Stopień ochrony IP68/IP69: gwarantuje szczelność nawet w ekstremalnych warunkach – pyłoszczelność i wodoodporność przy długotrwałym zanurzeniu oraz działaniu strumieni wysokociśnieniowych.
• Kolano 90°: ułatwia montaż w miejscach o ograniczonej przestrzeni, eliminując konieczność gięcia węża i zmniejszając ryzyko załamań.
• Materiał bezhalogenowy: w przypadku pożaru nie wydziela toksycznych halogenków, podnosząc poziom bezpieczeństwa dla ludzi i szaf sterowniczych.
• Poliamid (PA): zapewnia odporność na wyrwanie i łatwy demontaż, a także wysoką wytrzymałość mechaniczną i chemiczną.
• Gwint PG 13,5: uniwersalny standard do puszek i szaf sterowniczych, umożliwiający szybkie i trwałe mocowanie.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących systemów prowadzenia kabli i posiada certyfikat CE. Materiał bezhalogenowy jest zgodny z aktualnymi wymogami ochrony przeciwpożarowej. Stopień ochrony IP68/IP69 potwierdza odporność na pyły i strumienie wodne zgodnie z normą IEC/EN 60529.

Zastosowanie

Dławnica kątowa SILVYN® KLICK 90° znajduje zastosowanie wszędzie tam, gdzie wymagane jest szczelne, elastyczne prowadzenie węża ochronnego w trudno dostępnych miejscach.

• Instalacje w ograniczonej przestrzeni – szafy sterownicze, maszyny, linie produkcyjne.
• Aplikacje obrotowe i wibrujące – połączenie z wężami SILVYN® RILL PA 6 i PA 12 zapewnia trwałość w dynamicznych warunkach.
• Prowadzenie węża ochronnego w strefach narażonych na kontakt z wodą, olejami i środkami chemicznymi (IP68/IP69).
• Bezpieczne wyprowadzenie kabli tam, gdzie wymagana jest ochrona przeciwwybuchowa lub bezhalogenowa (szkoły, szpitale, tunele).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Dławnicę należy wkręcić ręcznie w otwór o gwincie PG 13,5, a następnie dokręcić kluczem zgodnie z momentem dokręcania podanym w dokumentacji producenta. Wąż osłonowy (peszel ochronny) o rozmiarze 18 wsunąć do oporu w złączkę, a następnie zabezpieczyć. Przekrój przewodów wewnątrz węża dobrać do prądu obciążenia. Po montażu sprawdzić szczelność i mechaniczne zamocowanie.

FAQ

• Jaki stopień ochrony ma dławnica SILVYN KLICK 90°? Produkt posiada stopień ochrony IP68 oraz IP69 – oznacza to pyłoszczelność, odporność na długotrwałe zanurzenie i strumienie wysokociśnieniowe. Sprawdza się w trudnych warunkach przemysłowych.
• Czy dławnica jest bezhalogenowa? Tak, wykonana jest z poliamidu (PA) w wersji bezhalogenowej. W przypadku pożaru nie emituje toksycznych gazów halogenowych, co zwiększa bezpieczeństwo w obiektach użyteczności publicznej i zakładach przemysłowych.
• Do jakiego peszla jest przeznaczona? Dławnica kątowa jest odpowiednia do węża ochronnego o rozmiarze 18 (np. SILVYN® RILL PA 6 lub PA 12). Gwint PG 13,5 pasuje do standardowych przepustów w szafach i puszkach.
