Dławnica kablowa VGM16-SS 68 KB 4-8 | 1009850000 Weidmuller

Opis i Kluczowe Cechy

Dławnica kablowa oznaczona symbolem 1009850000 (model VGM16-SS) przeznaczona jest do uszczelniania kabli w przepustach szaf sterowniczych, puszek instalacyjnych i innych obudów. Oznaczenie KB 4-8 wskazuje zakres uszczelnienia, co pozwala na dopasowanie do przewodów o średnicy zewnętrznej od 4 do 8 mm, zapewniając szczelne wprowadzenie bez ryzyka przecieków czy utraty szczelności obudowy.

• Zakres uszczelnienia 4–8 mm: umożliwia bezpieczne i szczelne prowadzenie kabli o średnicy zewnętrznej w podanym zakresie, zapobiegając przedostawaniu się wilgoci, pyłów i ciał obcych do wnętrza szafy.
• Gwint M16 (zgodny z oznaczeniem VGM16): standardowy gwint metryczny ułatwia szybki i pewny montaż w puszkach, przepustach i szafach o otworach M16, bez konieczności stosowania redukcji.
• Wykonanie ze stali nierdzewnej (SS): materiał odporny na korozję, wilgoć i działanie czynników chemicznych, co gwarantuje trwałość produktu w wymagających warunkach przemysłowych i zewnętrznych.
• Symbol 1009850000: jednoznaczna identyfikacja produktu zgodna z katalogiem producenta, ułatwiająca zamawianie i weryfikację parametrów w systemie.

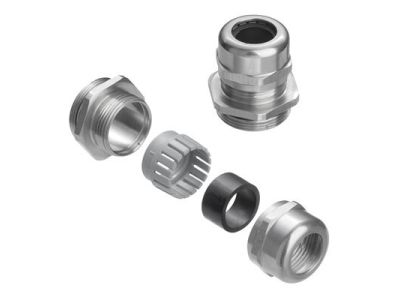

• Konstrukcja przystosowana do uszczelniania: dławnica wyposażona w elementy uszczelniające (gumowa tuleja, pierścień dociskowy) zapewniające trwałe i powtarzalne uszczelnienie w szerokim zakresie średnic.

Zgodność z Normami

Dławnica kablowa VGM16-SS spełnia obowiązujące wymagania europejskich norm dotyczących osprzętu instalacyjnego. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania i kompatybilności materiałowej.

Zastosowanie

Dzięki uniwersalnemu gwintowi M16 i zakresowi uszczelnienia 4–8 mm dławnica znajduje zastosowanie w wielu obszarach instalacji elektrycznych i automatyki przemysłowej.

• Wprowadzenie kabli sterowniczych, czujnikowych i zasilających do szaf sterowniczych w przemyśle i budynkach.
• Uszczelnienie przepustów w puszkach instalacyjnych i rozgałęźnych, chroniących przed wilgocią i zapyleniem.
• Stosowanie w instalacjach oświetlenia zewnętrznego, sygnalizacji i automatyki bramowej, gdzie wymagana jest odporność na czynniki atmosferyczne.
• W systemach fotowoltaicznych, pompowniach i stacjach uzdatniania wody – wszędzie tam, gdzie stal nierdzewna zapewnia długowieczność w agresywnym środowisku.

Wskazówki Montażowe

Montaż dławnicy powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej strefie roboczej. Dławnicę montuje się w otworze gwintowanym M16 obudowy (np. w szynie TH35 za pośrednictwem adaptera) lub bezpośrednio w puszce. Dokręcanie nakrętki dociskowej należy przeprowadzić z momentem zgodnym z dokumentacją producenta – zbyt mocne dokręcenie może uszkodzić uszczelkę, zbyt słabe – spowodować nieszczelność. Przekrój i typ kabla należy dobrać do nominalnego prądu obwodu oraz warunków środowiskowych. Po zamontowaniu zaleca się sprawdzenie szczelności przez próbę ciśnieniową lub wizualną kontrolę osadzenia kabla.

FAQ

• Jaki jest zakres średnic kabli dla dławnicy VGM16-SS 1009850000? Na podstawie oznaczenia KB 4-8 zakres uszczelnienia wynosi od 4 do 8 mm średnicy zewnętrznej kabla.
• Jaki stopień ochrony (IP) ma ta dławnica? W dostarczonych danych nie podano konkretnej wartości IP. W typowych zastosowaniach dławnice kablowe tego typu mogą zapewnić szczelność na poziomie IP68 lub IP66, ale dla potwierdzenia należy sprawdzić kartę katalogową producenta.
• Czy dławnica jest wykonana ze stali nierdzewnej? Oznaczenie "SS" w modelu VGM16-SS standardowo wskazuje na wykonanie ze stali nierdzewnej, co zapewnia odporność na korozję. Dokładny skład materiału znajduje się w specyfikacji technicznej producenta.
