Dławnica kablowa VG M20 EMV-4 MS 6-12 | 2435150000 Weidmuller

Opis i Kluczowe Cechy

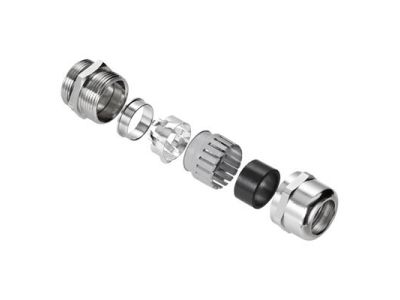

Dławnica kablowa oznaczona symbolem 2435150000, model VG M20 EMV-4 MS 6-12, przeznaczona jest do prowadzenia i uszczelniania kabli w instalacjach wymagających kompatybilności elektromagnetycznej. Gwint M20 oraz zakres średnic kabla 6–12 mm umożliwiają bezpieczne mocowanie przewodów w puszkach, szafach i rozdzielnicach, jednocześnie zapewniając skuteczne ekranowanie.

• Gwint M20: standardowy wymiar montażowy umożliwiający szybki i pewny montaż w otworach o średnicy 20 mm.
• Zakres średnic 6–12 mm: elastyczne dopasowanie do typowych kabli sygnałowych i zasilających w aplikacjach EMC.
• Wersja EMV (EMC): konstrukcja zapewniająca ciągłość ekranu i redukcję przenikania zakłóceń elektromagnetycznych.
• Materiał MS (metal): trwałość i odporność mechaniczna, odpowiednia do pracy w warunkach przemysłowych.
• Uniwersalne zastosowanie: sprawdza się w instalacjach sterowniczych, zasilających oraz w systemach automatyki budynkowej.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Dławnica spełnia wymagania dotyczące kompatybilności elektromagnetycznej i bezpieczeństwa instalacji elektrycznych.

Zastosowanie

Dławnica kablowa VG M20 EMV-4 MS przeznaczona jest do stosowania w miejscach, gdzie wymagana jest ochrona przed zakłóceniami oraz pewne uszczelnienie przejścia kabla przez obudowę. Idealnie nadaje się do:

• Montażu w szafach sterowniczych i rozdzielniach w przemyśle i automatyce.
• Prowadzenia kabli ekranowanych w torach sygnałowych i komunikacyjnych.
• Instalacji fotowoltaicznych i systemów zasilania z wymaganiami EMC.
• Węzłów w systemach BMS i infrastrukturze budynkowej.

Wskazówki Montażowe

Montaż dławnicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Dławnicę należy wkręcić w otwór M20 w obudowie (np. na szynie TH35 lub płycie montażowej), a kabel wprowadzić po uprzednim usunięciu izolacji i odpowiednim przygotowaniu ekranu. Dokręcić nakrętkę dławnicy z momentem zgodnym z dokumentacją producenta. Przekrój przewodu oraz sposób podłączenia ekranu powinien być dobrany do prądu i wymagań EMC instalacji.

FAQ

• Jaki zakres średnic kabli obsługuje ta dławnica? Zakres średnic wynosi 6–12 mm, co odpowiada szerokiej grupie przewodów sterowniczych i zasilających.
• Czy dławnica jest odpowiednia do zastosowań EMC? Tak, model oznaczony EMV (EMC) został zaprojektowany do zapewnienia ciągłości ekranu i tłumienia zakłóceń elektromagnetycznych.
• Z jakiego materiału wykonana jest dławnica? Dławnica wykonana jest z metalu (wersja MS), co gwarantuje wysoką trwałość mechaniczną i skuteczność ekranowania.
