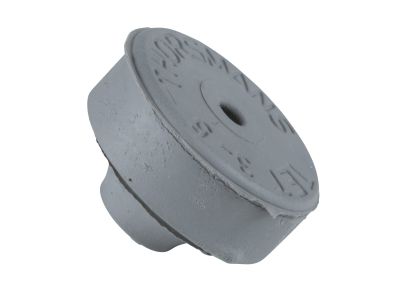

Dławnica kablowa TET ISO M32, średnica od 14 do 20, szary IP67 Thorsman | IMT36183 Schneider Electric

Opis i Kluczowe Cechy

Dławnica kablowa Thorsman TET ISO o symbolu IMT36183 to niezawodny przepust kablowy z gwintem M32, przeznaczony do szczelnego wprowadzania przewodów do obudów elektrotechnicznych. Zakres zacisku od 14 do 20 mm umożliwia montaż kabli o typowych średnicach stosowanych w instalacjach przemysłowych i budynkowych. Stopień ochrony IP67 gwarantuje pyłoszczelność i odporność na zalanie wodą, co jest kluczowe w środowiskach narażonych na wilgoć i zabrudzenia. Szary kolor ułatwia dopasowanie do standardowych puszek i rozdzielnic.

• Gwint M32: uniwersalny wymiar montażowy pasuje do większości puszek i rozdzielnic z otworem M32, co przyspiesza instalację.
• Zakres zacisku 14–20 mm: elastyczność w doborze kabli – od przewodów średniej grubości po grubsze, bez konieczności stosowania dodatkowych redukcji.
• Stopień ochrony IP67: pyłoszczelność oraz odporność na krótkotrwałe zanurzenie w wodzie zabezpiecza wnętrze obudowy przed wilgocią i zanieczyszczeniami.
• Materiał z serii TET ISO: trwała konstrukcja odporna na korozję i działanie czynników atmosferycznych, przeznaczona do długotrwałej eksploatacji.
• Kolor szary (RAL 7035): estetyczne dopasowanie do standardowych obudów elektrycznych, co ułatwia zachowanie jednolitego wyglądu instalacji.

Zgodność z Normami

Dławnica Thorsman TET ISO spełnia wymagania europejskich norm dotyczących dławnic kablowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami UE. Stopień ochrony IP67 jest zgodny z klasyfikacją w normie IEC 60529. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Dławnica kablowa M32 znajduje zastosowanie wszędzie tam, gdzie konieczne jest szczelne wprowadzenie kabli do obudów – w rozdzielnicach, puszkach przyłączeniowych, szafach sterowniczych oraz w instalacjach przemysłowych i infrastrukturze zewnętrznej.

• Przepust kablowy w rozdzielnicach elektrycznych w budynkach mieszkalnych i przemysłowych – chroni przed wilgocią i pyłem.
• Montaż w puszkach przyłączeniowych zasilających maszyny i urządzenia – idealny w środowiskach o podwyższonej wilgotności (hale produkcyjne, myjnie, oczyszczalnie).
• Instalacje zewnętrzne (oświetlenie ogrodowe, pompy, stacje ładowania) – dzięki IP67 bez obaw o deszcz i bryzgi.
• Wprowadzenie przewodów siłowych i sterowniczych do szaf sterowniczych automatyki – uszczelnienie zapobiega dostawaniu się zanieczyszczeń.

Wskazówki Montażowe

Montaż dławnicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Dławnicę wkręcić w otwór gwintowany M32 (zalecany moment dokręcania zgodny z dokumentacją producenta). Kabel wprowadzić przez dławnicę i dokręcić nakrętkę dociskową tak, aby uszczelka szczelnie objęła płaszcz kabla – nie stosować nadmiernej siły mogącej uszkodzić izolację. Przekrój kabla musi mieścić się w zakresie 14–20 mm. Po montażu sprawdzić szczelność, szczególnie w aplikacjach wymagających IP67.

FAQ

• Z jakiego materiału wykonana jest dławnica Thorsman TET ISO? Dławnica wykonana jest z tworzywa technicznego odpornego na korozję i starzenie (seria TET ISO). Dokładny skład materiału podany jest w karcie katalogowej producenta – w przypadku wątpliwości co do kompatybilności chemicznej należy skontaktować się z działem technicznym.
• Czy dławnicę mogę stosować na zewnątrz? Tak, stopień ochrony IP67 umożliwia pracę w warunkach zewnętrznych, narażonych na deszcz i wilgoć. Należy jednak unikać długotrwałego zanurzenia pod wodą.
• Jak dobrać odpowiedni rozmiar dławnicy do kabla? Należy zmierzyć zewnętrzną średnicę kabla – jeśli mieści się w zakresie 14–20 mm, dławnica M32 będzie odpowiednia. W przypadku cieńszych kabli warto zastosować dławnicę z mniejszym gwintem lub użyć redukcji.
