Dławnica kablowa SKINTOP ST-HF-M 20x1,5 RAL 7035 LGY | 53111427 Lapp Kabel

Opis i Kluczowe Cechy

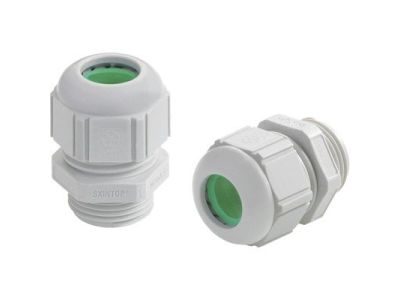

Dławnica kablowa SKINTOP ST-HF-M 20x1,5 (symbol 53111427) w kolorze jasnoszarym RAL 7035 LGY to wysokiej klasy rozwiązanie do uszczelniania i odciążania przewodów wprowadzanych do obudów elektrycznych. Zaprojektowana do pracy w suchych i wilgotnych środowiskach, a także w warunkach narażenia na wibracje. Stopień ochrony IP68 przy ciśnieniu 5 barów przez 30 minut zapewnia skuteczną ochronę przed wnikaniem wody, pyłu i gazów. Wykonana z materiałów bezhalogenowych, samogasnących i niepodtrzymujących płomienia (klasa palności V-0 wg UL94).

• Zakres dławienia 7-13 mm: Uniwersalne dopasowanie do kabli o średnicy w tym zakresie, eliminujące konieczność stosowania wielu rozmiarów.
• Stopień ochrony IP68 (5 bar, 30 min): Pełna ochrona przed pyłem i wodą pod ciśnieniem – idealne do instalacji w trudnych warunkach zewnętrznych i przemysłowych.
• Materiał bezhalogenowy, samogasnący (V-0 UL94): Bezpieczeństwo pożarowe i neutralność środowiskowa – brak emisji szkodliwych gazów w razie pożaru, zgodność z normami dla miejsc publicznych.
• Odporność na wibracje: Trwały docisk nakrętki pokrywy zapewnia utrzymanie szczelności nawet przy silnych drganiach, typowych dla maszyn przemysłowych.
• Kolor jasnoszary RAL 7035 LGY: Estetyczny wygląd, neutralny wobec większości standardowych obudów i systemów kablowych.

Zgodność z Normami

Dławnica SKINTOP ST-HF-M spełnia wymogi norm europejskich, posiada certyfikację VDE i jest zgodna z dyrektywami unijnymi. Odpowiednia do stosowania w pojazdach szynowych zgodnie z DIN EN 45545-2:2016-02 (poziomy zagrożenia HL1, HL2, HL3) oraz zestawami wymagań R22 i R23.

Zastosowanie

Dławnica kablowa SKINTOP ST-HF-M znajduje zastosowanie w instalacjach wymagających wysokiej szczelności i odporności na warunki zewnętrzne oraz wibracje.

• Wprowadzanie i uszczelnianie kabli w szafach sterowniczych, rozdzielnicach i obudowach aparatury modułowej w środowiskach wilgotnych i mokrych.
• Instalacje przemysłowe narażone na wstrząsy i wibracje – maszyny, urządzenia automatyki, linie produkcyjne.
• Zastosowania w transporcie szynowym – spełnia rygorystyczne wymagania przeciwpożarowe.
• Pomieszczenia o podwyższonych wymaganiach higienicznych – szpitale, centra danych, laboratoria.

Wskazówki Montażowe

Montaż dławnicy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przed montażem należy upewnić się, że średnica kabla mieści się w zakresie 7-13 mm. Dławnicę należy wkręcić w otwór obudowy, wprowadzić kabel, a następnie dokręcić nakrętkę pokrywy ręcznie lub przy użyciu klucza z odpowiednim momentem (szczegóły w dokumentacji producenta). Unikać nadmiernego dokręcania, aby nie uszkodzić uszczelki. W przypadku instalacji zewnętrznych lub w trudnych warunkach należy dodatkowo zabezpieczyć połączenie przed wilgocią.

FAQ

• Czy dławnica nadaje się do kabli o średnicy poza zakresem 7-13 mm? Produkt przeznaczony jest wyłącznie dla kabli o średnicy mieszczącej się w zakresie 7-13 mm. Dla innych średnic należy dobrać odpowiedni rozmiar dławnicy.
• Jakie jest maksymalne ciśnienie wody, które wytrzyma dławnica? Dławnica zapewnia skuteczną ochronę przy ciśnieniu wody do 5 barów przez co najmniej 30 minut, co odpowiada klasie ochrony IP68.
• Czy dławnica może być stosowana na zewnątrz? Tak, dzięki stopniowi ochrony IP68 i materiałom odpornym na promieniowanie UV (wersja czarna), produkt nadaje się do zastosowań zewnętrznych. Jasnoszara wersja RAL 7035 LGY jest przeznaczona głównie do wnętrz.
