Dławnica kablowa SKINTOP CUBE MODULE 40x40 large | 52220006 Lapp Kabel

Opis i Kluczowe Cechy

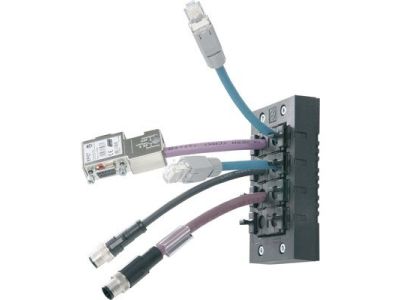

Dławnica kablowa SKINTOP CUBE MODULE 40x40 large (numer katalogowy 52220006) to wieloprzepustowe wejście zaprojektowane do uszczelniania i odciążania kabli w obudowach urządzeń. Przeznaczona do montażu przez obudowę, z możliwością modyfikacji bez konieczności demontażu całej instalacji. Stopień ochrony IP64 zapewnia skuteczną ochronę przed pyłem i strumieniem wody z dowolnej strony, a materiał bezhalogenowy gwarantuje bezpieczeństwo przeciwpożarowe. System modułowy ułatwia serwisowanie i wymianę pojedynczych przewodów.

• Stopień ochrony IP64: Pełna ochrona przed pyłem i strumieniem wody z dowolnej strony – idealne do zastosowań zewnętrznych i w trudnych warunkach środowiskowych.
• Modułowy system szybkiego zamykania: Możliwość podziału modułów i wymiany przewodów bez demontażu całej instalacji – oszczędność czasu podczas serwisu.
• Odporność na UV i warunki środowiskowe: Materiał zachowuje właściwości mechaniczne i ochronne w suchych, wilgotnych i oleistych środowiskach, a także pod wpływem promieniowania ultrafioletowego.
• Bezhalogenowy materiał konstrukcyjny: Zapewnia neutralność ogniową i minimalne ryzyko emisji toksycznych gazów w przypadku pożaru – bezpieczeństwo dla personelu i instalacji.
• Zgodność z normami UL/CSA: Produkt posiada certyfikaty dopuszczenia do stosowania na rynku północnoamerykańskim, potwierdzające wysokie standardy jakości i bezpieczeństwa.

Zgodność z Normami

Dławnica spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Odpowiada normom UL/CSA dla rynku północnoamerykańskiego. Materiał klasy palności V-0 (wg UL94) oraz stopień ochrony IP64 potwierdzają zgodność z wysokimi standardami bezpieczeństwa elektrycznego i ochrony środowiska.

Zastosowanie

Dławnica kablowa SKINTOP CUBE MODULE 40x40 large znajduje szerokie zastosowanie w instalacjach wymagających wysokiej szczelności i odporności na warunki zewnętrzne.

• Montaż kabli w obudowach przemysłowych narażonych na działanie wilgoci, pyłu lub olejów.
• Zewnętrzne instalacje elektryczne i telekomunikacyjne – ochrona przed czynnikami atmosferycznymi.
• Obudowy maszyn i urządzeń przemysłowych – trwałe uszczelnienie w miejscach narażonych na wibracje.
• Systemy magistrali AS-I – specjalne zakresy dławienia dla przewodów magistralnych.
• Puszki przyłączeniowe i rozdzielnice zewnętrzne – pewne wprowadzenie kabli z odciążeniem mechanicznym.

Wskazówki Montażowe

Montaż dławnicy powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia. Dławnica mocowana jest w ramie nieruchomej SKINTOP CUBE FRAME (niedostarczanej z produktem). Wprowadzenie kabla odbywa się przez otwór obudowy, a następnie dławnica jest zaciskana w ramie przy użyciu modułu szybkiego zamykania. Należy upewnić się, że średnica zewnętrzna kabla mieści się w zakresie dławienia określonym dla danego modułu. Zaleca się stosowanie odpowiednich narzędzi do zaciskania, aby zachować zalecany moment dokręcania. System blokady zabezpieczony jest przed luzowaniem pod wpływem wibracji.

FAQ

• Czy dławnica jest odporna na promieniowanie UV? Tak – materiał konstrukcyjny posiada odporność na działanie promieniowania ultrafioletowego, co umożliwia stosowanie w instalacjach zewnętrznych narażonych na bezpośrednie nasłonecznienie.
• Jaki jest maksymalny zakres średnic kabli? Dokładny zakres nie został określony w danych produktu. Należy zapoznać się z dokumentacją techniczną lub etykietą produktu w celu określenia kompatybilności z konkretną średnicą kabla.
• Czy produkt posiada certyfikaty międzynarodowe? Tak – dławnica posiada certyfikaty UL i CSA, co umożliwia jej stosowanie na rynku północnoamerykańskim zgodnie z lokalnymi normami bezpieczeństwa.
