Dławnica kablowa SKINDICHT SVFK PG 29 | 52005690 Lapp Kabel

Opis i Kluczowe Cechy

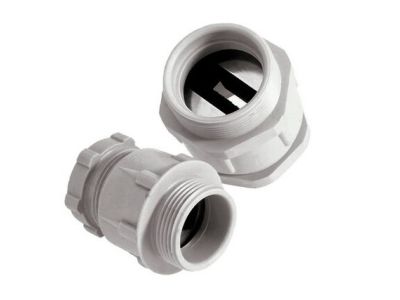

Dławnica kablowa SKINDICHT SVFK PG 29 (symbol 52005690) to ekonomiczne rozwiązanie do uszczelniania i mocowania przewodów płaskich o szerokości 15–27 mm i wysokości 4–11,5 mm. Stopień ochrony IP54 chroni połączenia przed pyłem i zachlapaniem. Dzięki systemowi tolerancji wymiarowych i bocznym listkom uszczelniającym eliminuje potrzebę dobierania indywidualnych uszczelek. Duży otwór pozwala na jednoczesne wprowadzenie dwóch przewodów płaskich.

• Stopień ochrony IP54: Ochrona przed pyłem i zachlapaniem wody – idealna do stosowania w środowiskach wilgotnych i narażonych na kurz.
• System tolerancji wymiarowych: Automatyczne dopasowanie do różnych grubości przewodów płaskich – brak konieczności stosowania dodatkowych uszczelek.
• Boczne listki uszczelniające: Zapewniają szczelność połączenia nawet przy dużych tolerancjach wymiarowych przewodu.
• Dla dwóch przewodów płaskich: Duży otwór umożliwia wprowadzenie dwóch przewodów w jednym punkcie uszczelnienia, redukując liczbę potrzebnych dławnic.
• Typ ekonomiczny: Niskie koszty zakupu i montażu dzięki uproszczonej konstrukcji i uniwersalnym zastosowaniom.

Zgodność z Normami

Dławnica spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowana zgodnie z normami dotyczącymi ochrony stopnia IP oraz bezpieczeństwa instalacji elektrycznych w systemach transportowych, maszynach i rozdzielnicach.

Zastosowanie

Dławnica SVFK PG 29 znajduje szerokie zastosowanie w instalacjach wymagających pewnego uszczelnienia przewodów płaskich.

• Systemy transportowe i przenośniki taśmowe – zabezpieczenie przewodów przed wpływem środowiska.
• Budowa szaf sterowniczych i rozdzielnic – estetyczne i funkcjonalne wprowadzenie przewodów.
• Windy i dźwigi – odporność na wibracje i wstrząsy.
• Instalacje pompowe – ochrona przed wilgocią i zanieczyszczeniami.

Wskazówki Montażowe

Montaż dławnicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie. Dławnicę wkręcić w otwór obudowy, wprowadzić przewód płaski, a następnie dokręcić nakrętkę uszczelniającą – nie należy przekraczać zalecanej grubości przewodu. Upewnić się, że średnica otworu w obudowie odpowiada wymiarowi PG 29. Po montażu sprawdzić szczelność połączenia.

FAQ

• Czy dławnica SVFK PG 29 nadaje się do przewodów okrągłych? Nie – przeznaczona jest wyłącznie do przewodów płaskich o szerokości 15–27 mm i wysokości 4–11,5 mm.
• Jakie jest maksymalne obciążenie prądowe dławnicy? Parametr ten nie został określony w danych produktu. Dławnica powinna być stosowana zgodnie z zaleceniami producenta instalacji.
• Czy dławnica jest odporna na promieniowanie UV? Stopień ochrony IP54 nie obejmuje ochrony przed promieniowaniem UV. Zaleca się stosowanie w miejscach osłoniętych lub dodatkowo zabezpieczonych.
