Dławnica kablowa mosiężna PG13,5 IP54 SKINDICHT SVRE 13,5 | 52000320 Lapp Kabel

Opis i Kluczowe Cechy

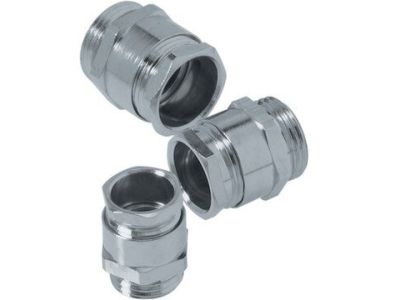

Dławnica kablowa SKINDICHT SVRE 13,5 (symbol 52000320) wykonana z mosiądzu niklowanego, z gwintem PG13,5, przeznaczona do szczelnego wprowadzania kabli o średnicy od 7 do 13 mm. Wyposażona w regulowany, nacięty pierścień uszczelniający, umożliwia dopasowanie do różnych przekrojów przewodu, co zmniejsza liczbę wariantów wymaganych w magazynie. Stopień ochrony IP54 zapewnia odporność na pył i bryzgi wody. Szerokość klucza 22 mm ułatwia montaż.

• Zakres dławienia 7–13 mm: uniwersalność zastosowania – jedna dławnica obsługuje wiele popularnych średnic kabli, redukując potrzebę utrzymywania wielu pozycji magazynowych.
• Mosiądz niklowany: wysoka odporność na korozję oraz promieniowanie UV, gwarantująca długą żywotność w instalacjach zewnętrznych i przemysłowych.
• Stopień ochrony IP54: skuteczna ochrona przed wnikaniem pyłu i bryzgów wody, niezbędna w rozdzielnicach oraz urządzeniach narażonych na wilgoć.
• Nacięty pierścień uszczelniający: możliwość precyzyjnego dławienia kabli o różnych średnicach w jednym zakresie, co upraszcza logistykę i montaż.
• Gwint PG13,5 (szer. klucza 22 mm): standardowy wymiar zgodny z wieloma przepustami obudów, łatwy i szybki montaż przy użyciu podstawowych narzędzi.

Zgodność z Normami

Dławnica SKINDICHT SVRE spełnia wymagania europejskich norm dotyczących przepustów kablowych oraz posiada oznaczenie CE. Zastosowany gwint PG jest zgodny z powszechnie stosowanym standardem DIN, co zapewnia kompatybilność z większością obudów dostępnych na rynku.

Zastosowanie

Dławnica przeznaczona do szczelnego wprowadzania kabli do obudów elektrycznych, rozdzielnic, szaf sterowniczych oraz maszyn przemysłowych. Sprawdza się zarówno wewnątrz, jak i na zewnątrz pomieszczeń.

• Instalacje w rozdzielnicach elektrycznych – bezpieczne wyprowadzenie przewodów przy zachowaniu stopnia ochrony IP54.
• Zewnętrzne szafy sterownicze i automatyka budynkowa – odporność na UV i warunki atmosferyczne.
• Linie produkcyjne i maszyny przemysłowe – szczelne prowadzenie kabli w miejscach narażonych na zapylenie i wilgoć.
• Systemy fotowoltaiczne i oświetlenie zewnętrzne – trwałe połączenie odporne na starzenie materiału.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od instalacji. Dławnicę wkręcać ręcznie w otwór gwintowany, a następnie dokręcić kluczem o szerokości 22 mm z momentem obrotowym zgodnym z dokumentacją producenta. Przewód wprowadzić przez pierścień uszczelniający, a nakrętkę kontrującą dokręcić tak, aby uzyskać szczelność bez uszkodzenia izolacji kabla. Przekrój przewodu musi mieścić się w zakresie 7–13 mm.

FAQ

• Jaki jest zakres średnic kabli dla tej dławnicy? Zakres dławienia wynosi od 7 do 13 mm. Dzięki naciętemu pierścieniowi uszczelniającemu można regulować docisk w całym zakresie.
• Czy dławnica jest odporna na warunki zewnętrzne? Tak, mosiądz niklowany oraz stopień ochrony IP54 zapewniają odporność na korozję, UV i bryzgi wody, przez co produkt nadaje się do instalacji zewnętrznych.
• Jaki gwint posiada dławnica? Gwint PG13,5 o szerokości klucza 22 mm. Jest to standardowy wymiar często spotykany w obudowach elektrycznych zgodnych z normami DIN.
