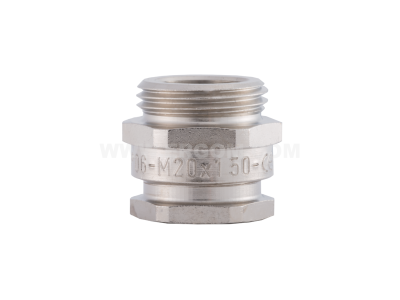

Dławnica kablowa mosiężna MDW 20M | E03DK-03010200303 Ergom

Alternatywny kod produktu: MDW 20M (10 SZT.)

Opis i Kluczowe Cechy

Dławnica kablowa mosiężna MDW 20M (symbol E03DK-03010200303) to element osprzętu elektroinstalacyjnego służący do szczelnego wprowadzania kabli do obudów, rozdzielnic i szaf sterowniczych. Wykonana z mosiądzu z gwintem M20, zapewnia trwałość mechaniczną i odporność na korozję w standardowych warunkach pracy. Produkt przeznaczony do montażu przez wykwalifikowany personel zgodnie z obowiązującymi normami.

• Materiał – mosiądz: wysoka wytrzymałość mechaniczna i naturalna odporność na korozję, co wydłuża żywotność dławnicy w typowych instalacjach.
• Gwint M20: standardowy wymiar umożliwiający łatwy montaż w otworach obudów o średnicy 20 mm (zgodnie z normą ISO).
• Przeznaczenie kabli: dławnica służy do wprowadzania przewodów i kabli – dobór odpowiedniej średnicy kabla należy przeprowadzić według dokumentacji producenta.
• Prosta konstrukcja: tradycyjna dławnica mosiężna z nakrętką dociskową – szybki i niezawodny montaż w standardowych przepustach.

Zgodność z Normami

Produkt spełnia ogólne wymagania europejskich norm dotyczących dławnic kablowych stosowanych w instalacjach elektrycznych. Posiada oznaczenie CE. Dokładne dane dotyczące stopnia ochrony IP oraz klasy szczelności należy zweryfikować w indywidualnej dokumentacji technicznej dostarczonej przez producenta.

Zastosowanie

Dławnica kablowa mosiężna MDW 20M znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i szczelne wprowadzenie kabla do obudowy. Sprawdza się w instalacjach przemysłowych, budynkowych oraz w szafach sterowniczych i rozdzielnicach elektrycznych.

• Wprowadzanie przewodów do rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych i komercyjnych.
• Montaż w szafach sterowniczych maszyn i urządzeń przemysłowych – ochrona przed przeciągnięciem kabla.
• Stosowanie w puszkach instalacyjnych jako przepust kablowy z odciążeniem.
• Zastosowanie w instalacjach tymczasowych i stałych, gdzie wymagana jest solidna dławnica mosiężna.

Wskazówki Montażowe

Montaż dławnicy może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Dławnicę należy wkręcić w otwór o gwincie M20 w obudowie. Zaleca się dokręcenie nakrętki momentem podanym w dokumentacji producenta (brak podanej wartości – należy stosować ogólne zasady dobrej praktyki instalacyjnej). Przekrój kabla i średnica zewnętrzna muszą być zgodne z zakresem roboczym dławnicy. Po zamontowaniu sprawdź szczelność połączenia.

FAQ

• Jaki gwint ma dławnica MDW 20M? Gwint M20 (metryczny, średnica 20 mm). Jest to standardowy gwint stosowany w obudowach elektrycznych.
• Z jakiego materiału jest wykonana dławnica? Z mosiądzu – stop miedzi z cynkiem, odporny na korozję w typowych warunkach atmosferycznych wewnątrz pomieszczeń.
• Czy do dławnicy potrzebna jest uszczelka? W standardowych dławnicach mosiężnych uszczelnienie uzyskuje się poprzez docisk nakrętki do uszczelki wewnętrznej (jeśli występuje). W przypadku braku informacji o fabrycznej uszczelce należy dobrać ją odpowiednio do warunków pracy – zalecamy zapoznanie się z dokumentacją producenta.
