Dławnica kablowa metryczna, V-M25 | 206911 Eaton

Alternatywny kod produktu: V-M25

Opis i Kluczowe Cechy

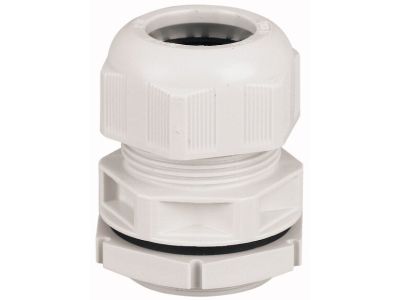

Dławica kablowa metryczna V-M25 (symbol 206911) to wysokiej jakości przepust kablowy przeznaczony do wprowadzania przewodów o gwincie M25. Wykonana z poliamidu bez zawartości chloru, w kolorze RAL 7035, zapewnia szczelność na poziomie IP68 do 5 bar (30 minut). Wyposażona w przeciwnakrętkę oraz wbudowaną obejmę odciążającą, gwarantuje stabilne mocowanie i redukcję naprężeń na kablu. Klasa palności V2 według normy UL94 potwierdza jej bezpieczeństwo przeciwpożarowe.

• Gwint M25 / średnica otworu 25,5 mm: pasuje do standardowych otworów w rozdzielnicach i szafach sterowniczych, umożliwiając szybki montaż i uniwersalne zastosowanie.
• Stopień ochrony IP68 do 5 bar (30 min): gwarantuje wodoszczelność i odporność na ciśnienie, idealna do instalacji narażonych na wilgoć lub krótkotrwałe zalanie.
• Materiał – poliamid bez chloru: odporny na korozję i większość chemikaliów, a brak chloru oznacza mniejszą emisję toksycznych gazów w przypadku pożaru.
• Wbudowana obejma odciążająca i przeciwnakrętka: chroni kabel przed wyrywaniem oraz zapewnia stabilne osadzenie w puszce, zwiększając trwałość połączenia.
• Klasa palności V2 według UL94: materiał samogasnący, co podnosi poziom bezpieczeństwa pożarowego w instalacjach elektrycznych.

Zgodność z Normami

Dławica V-M25 spełnia wymagania klasy palności V2 zgodnie z normą UL 94. Produkt posiada oznaczenie CE i jest zgodny z obowiązującymi dyrektywami europejskimi dla osprzętu kablowego. Stopień ochrony IP68 potwierdzony testem ciśnieniowym 5 bar przez 30 minut.

Zastosowanie

Dławica kablowa metryczna V-M25 przeznaczona jest do hermetycznego wprowadzania kabli do rozdzielnic, szaf sterowniczych, puszek instalacyjnych oraz obudów aparatury elektrycznej. Sprawdzi się zarówno wewnątrz, jak i na zewnątrz budynków (w miejscach chronionych przed bezpośrednim działaniem promieni słonecznych).

• Wprowadzenie kabli NYM/NYY 5×2,5 mm² lub 5×6 mm² oraz przewodów H05VV-F 5×2,5/5×4 mm² do rozdzielnic głównych i podrozdzielnic.
• Zabezpieczenie przepustów kablowych w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest wysoka szczelność IP68.
• Montaż w szafach sterowniczych automatyki budynkowej i maszyn, gdzie niezbędne jest odciążenie kabla od naprężeń mechanicznych.

Wskazówki Montażowe

Montaż dławicy V-M25 może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Dławicę należy wkręcić w otwór gwintowany (np. w puszce lub rozdzielnicy) dokręcając przeciwnakrętką od wewnątrz. Przekrój kabla dobierać zgodnie z dokumentacją techniczną i obciążeniem prądowym. Nie stosować nadmiernej siły – dokręcać zgodnie z momentem określonym w karcie katalogowej producenta (jeśli jest dostępny). Regularnie sprawdzać stan uszczelki podczas prac konserwacyjnych.

FAQ

• Jaki stopień ochrony ma dławica V-M25? Dławica posiada stopień ochrony IP68, co oznacza całkowitą pyłoszczelność oraz wodoodporność do ciśnienia 5 bar przez 30 minut.
• Czy dławica zawiera chlor? Nie, produkt wykonany jest z poliamidu bezchlorowego, co zmniejsza ryzyko wydzielania toksycznych gazów podczas pożaru i ułatwia utylizację.
• Jakie kable można wprowadzić przez tę dławicę? Przeznaczona jest do kabli o maksymalnej średnicy zewnętrznej pasującej do gwintu M25, np. NYM 5×2,5 mm², NYY 5×6 mm² oraz H05VV-F 5×2,5/5×4 mm². Należy zawsze sprawdzić średnicę kabla względem zakresu zacisku dławicy (podanego w instrukcji).
