Dławnica kablowa metryczna, V-M20 | 206910 Eaton

Opis i Kluczowe Cechy

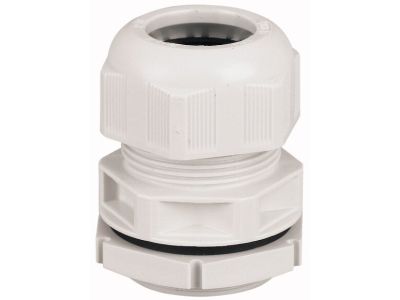

Dławnica kablowa metryczna V-M20 od renomowanego producenta EATON to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o zapewnieniu maksymalnej szczelności i bezpieczeństwa wprowadzeń kablowych. Wykonana z trwałego poliamidu w kolorze RAL 7035, charakteryzuje się całkowitym brakiem związków chloru w składzie materiałowym, co jest kluczowe w nowoczesnych instalacjach dbających o środowisko i bezpieczeństwo pożarowe. Produkt posiada klasę palności V2 zgodnie z rygorystyczną normą UL94, co oznacza samogaśnięcie materiału w określonym czasie.

• Wysoki stopień ochrony: Klasa IP68 gwarantuje pełną pyłoszczelność oraz ochronę przed skutkami ciągłego zanurzenia w wodzie pod ciśnieniem do 5 bar przez okres 30 minut.
• Zintegrowane odciążenie: Wbudowana obejma odciążająca skutecznie zabezpiecza przewód przed wyrwaniem oraz uszkodzeniami mechanicznymi na styku z obudową.
• Kompletny zestaw: Produkt dostarczany jest wraz z dedykowaną przeciwnakrętką, co eliminuje konieczność osobnego kompletowania akcesoriów montażowych.
• Gwint metryczny M20: Standardowy rozmiar gwintu ułatwia integrację z większością obudów, rozdzielnic i puszek instalacyjnych dostępnych na rynku.

Zgodność z Normami

Dławnica EATON V-M20 została zaprojektowana i przetestowana pod kątem zgodności z międzynarodowymi standardami bezpieczeństwa. Klasyfikacja V2 według UL94 potwierdza wysoką odporność termiczną i bezpieczeństwo przeciwpożarowe. Stopień ochrony IP68 (5 bar / 30 min) jest zgodny z normami dotyczącymi szczelności obudów urządzeń elektrycznych, co pozwala na stosowanie dławnicy w wymagających warunkach przemysłowych oraz zewnętrznych, gdzie występuje ryzyko zalania lub wysokiej wilgotności.

Zastosowanie

Produkt jest dedykowany do szerokiego spektrum przewodów elektroenergetycznych i sterowniczych. Średnica otworu montażowego wynosząca 20,5 mm pozwala na swobodne wprowadzenie kabli typu NYM oraz NYY. Dławnica jest zoptymalizowana pod kątem następujących konfiguracji żyłowych:

• Przewody 4-żyłowe typu H05VV-F o przekrojach 4x2,5 mm² lub 3x4 mm².
• Przewody instalacyjne NYM o przekrojach 5x1,5 mm² oraz 5x2,5 mm².

Dzięki swojej uniwersalności, dławnica znajduje zastosowanie w budowie maszyn, szafach sterowniczych, instalacjach fotowoltaicznych oraz w automatyce budynkowej.

Wskazówki Montażowe

Aby zapewnić deklarowany stopień ochrony IP68, montaż dławnicy powinien odbywać się w otworze o średnicy 20,5 mm. Należy zwrócić uwagę na odpowiednie dokręcenie przeciwnakrętki, aby uszczelka korpusu przylegała równomiernie do powierzchni obudowy. Podczas wprowadzania kabla, mechanizm zaciskowy z wbudowaną obejmą odciążającą powinien zostać dokręcony z momentem zapewniającym stabilne unieruchomienie przewodu, ale niepowodującym deformacji jego izolacji zewnętrznej. Zaleca się stosowanie dławnicy w miejscach, gdzie temperatura otoczenia mieści się w zakresie roboczym przewidzianym dla poliamidu.

FAQ

• Czy dławnica zawiera uszczelkę w zestawie? Tak, konstrukcja dławnicy zapewnia szczelność IP68 dzięki zintegrowanym elementom uszczelniającym oraz dołączonej przeciwnakrętce.
• Czy produkt jest odporny na promieniowanie UV? Wykonanie z poliamidu wysokiej jakości zapewnia dobrą odporność na warunki atmosferyczne, jednak w przypadku ekstremalnej ekspozycji zewnętrznej zaleca się weryfikację z dokumentacją techniczną producenta dla koloru RAL 7035.
• Czy można stosować tę dławnicę do kabli o mniejszej średnicy niż 5x1,5mm? Dławnica jest zoptymalizowana pod podane zakresy, użycie znacznie cieńszych przewodów może nie zagwarantować pełnej szczelności IP68 bez dodatkowych uszczelnień redukcyjnych.
